产品概况



       导电型碳化硅衬底是制造高效率功率半导体器件的关键基础材料,其核心定位是满足新能源汽车、光伏储能、

5G通信等高端电力电子领域对高性能芯片“基底”的快速增长需求。

       目前,公司已实现6英寸4H晶型衬底的规模化生产与销售,这是行业内的主流先进尺寸。产品的核心技术指标

处于国内领先水平:微管密度可稳定控制在小于1个每平方厘米,电阻率范围覆盖0.015至0.028欧姆·厘米,能够满

足从低压到高压不同等级功率器件的制造要求。产品通常分为用于研发的“研究级”和用于规模化芯片制造的“器

件级”。



应用领域



      · 新能源汽车、高铁动车

      · 智能电网

      · 风力发电

      · 光伏逆变器

      · 充电桩

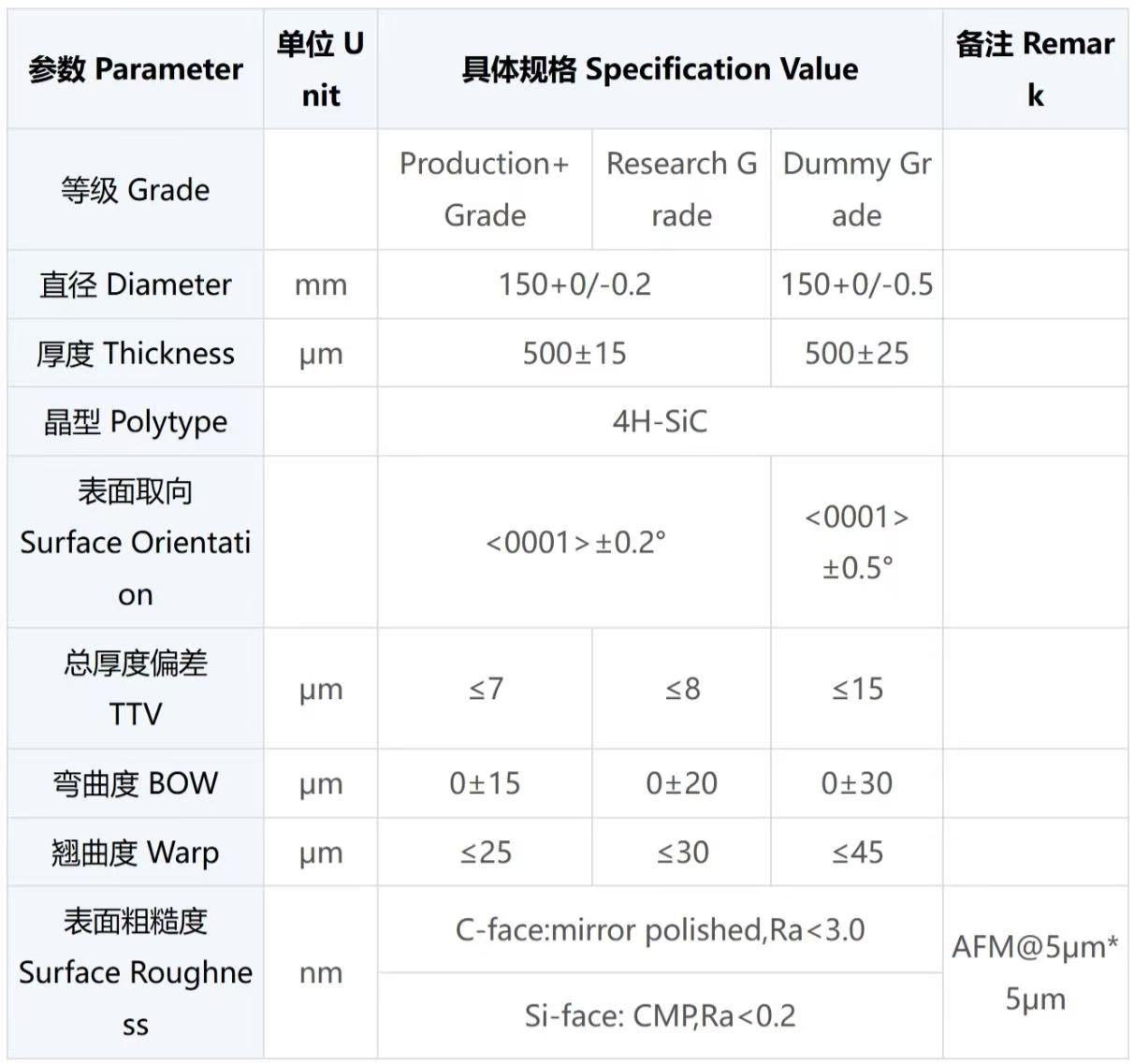

产品参数
