产品介绍

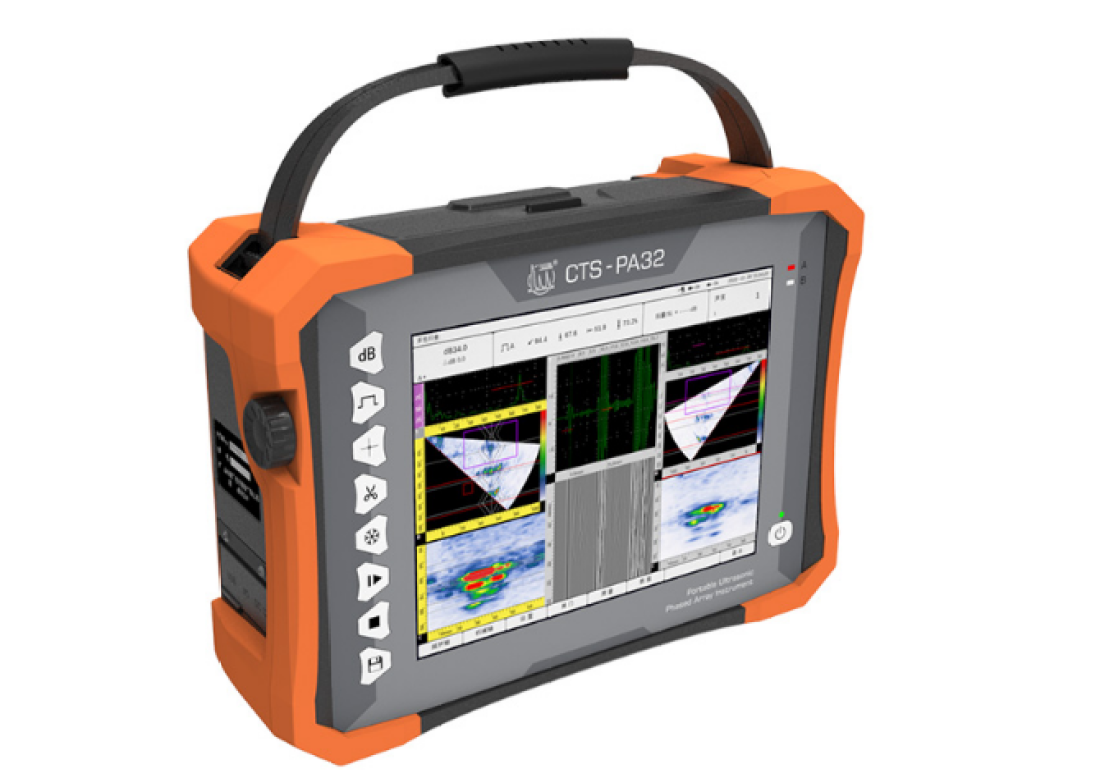

CTS-PA32便携式相控阵超声检测仪是达到32:128个检测通道的便携式相控阵检测仪器；仪器具备常规超声、TOFD、传统相控阵、全聚焦成像、TOFD与相控阵同时扫查，支持双阵列探头等功能；仪器采用防水、防油面板，可触屏操作，实现检测数据全程记录，是国产先进的智能化相控超声检测设备。

功能特点

• 检测通道：32:128通道相控阵检测功能、全聚焦检测成像功能、TOFD与相控阵同时扫查、支持双阵列探头、双通道TOFD检测功能、双通道常规检测等功能，满足客户的各种检测需求。

• 相控阵模块：对接焊缝检测模块、3D全聚焦螺栓检测模块、菊花探头螺栓检测、平板C扫检测模块、钢轨焊缝检测模块、复合材料检测模块、全聚焦多模式检测模块、相控阵多组检测模块等。

• TOFD模块：具有工艺参数设置、探头楔块参数设置功能，根据探头和工艺参数计算覆盖区域的相关参数，包括PCS、扫查面覆盖、底面覆盖、声束夹角。

• 常规模块：主要功能：A型波显示；闸门声程、水平、深度、幅度；声速、延时、零点设置；波形冻结；DAC曲线；自动增益；单发单收模式；一发一收模式；脉冲宽度、发射电压设置；滤波选择；通道参数存储、调用。

• 工艺设计：具有工艺仿真模型，也可用CAD软件编辑工件尺寸导入仪器，直接调用工件形状，可为用户定制专属检测工艺，一站式提供全套解决方案。

• 相控阵校准：支持ASME标准规定的ACG和TCG曲线补偿功能(TCG可记录16点)，解决扇形扫查时能量分布不均匀及测量误差等问题。声速、延时、ACG、TCG及编码器的校准流程化操作设计，简单易用。

• 图像处理：具有动态深度聚焦和平滑处理功能，不同深度的缺陷均能达到很好的检测分辨力及优质图像显示；具有图像缩放及平移实现图像显示自定义布局；具有闸门扩展功能实现缺陷图像的细微观察。具有多组显示功能，显示组数可达4组。

• 结构设计：采用全密封防水防尘设计，适合各种恶劣检测环境。提供丰富的接口功能，USB3.0接口实现高速数据转存，DP（DisplayPort）视频接口可转HDMI实现屏幕无限扩大。

• 延时精度：纳秒级的延时精度，提高相位延时的精度，能够显著地抑制旁瓣，提高声束的纵向和横向分辨率，改善成像清晰度。

• 数据采集：常规A扫连存，相控阵线扫、扇扫、C扫、TOFD扫实时快速成像，相控阵全聚焦成像，连续数据记录采用编码器或时基。

• 聚焦法则：根据声束角度、焦距、扫查模式、探头及楔块参数自动计算快速生成，扇形扫查角度步进自动优化。

• 滤波器：高通、低通、多个窄带可选，脉冲滤波器宽度根据探头频率自动优化，凸显优良的噪声处理技术。

• 显示屏：10.4寸工业级、TFT显示屏，提供触屏操作，室外或强光线下提供极佳的显示效果。

• 供电电源：电源供电交直流两用，单独使用电池可确保仪器工作4.5小时以上。
