产品介绍

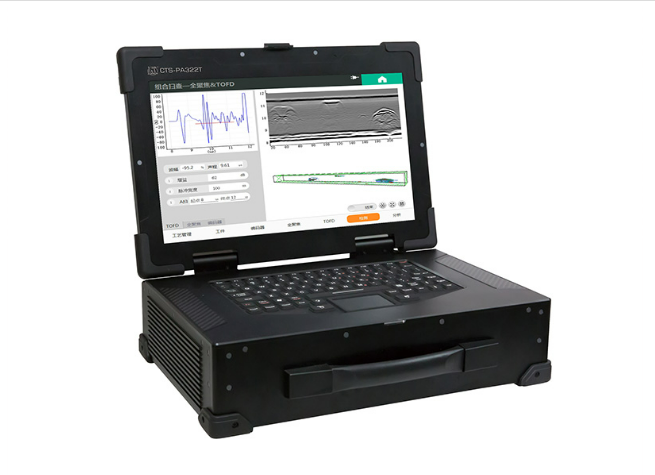

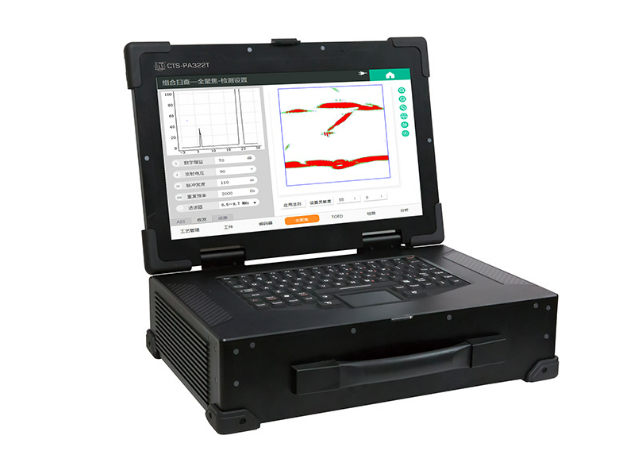

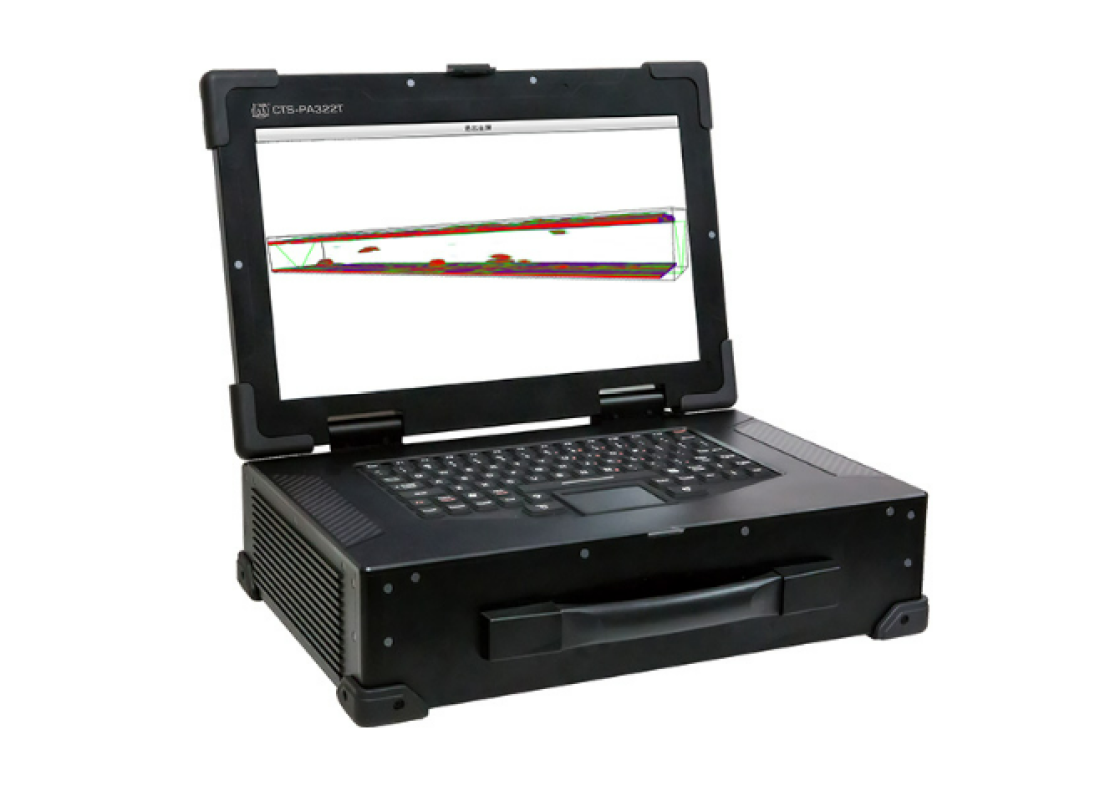

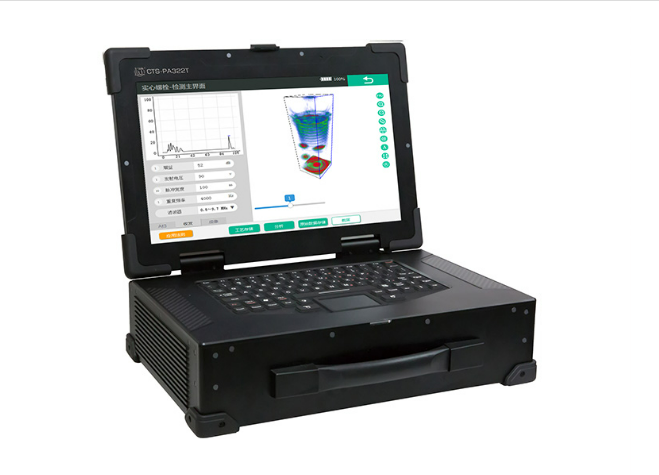

CTS-PA322T型相控阵全聚焦（TFM）实时3D超声成像系统兼具实时3D全聚焦TFM、相位相干成像PCI、全聚焦和TOFD组合同步扫查成像、多组多模态全聚焦成像及实时全聚焦超声影像融合等先进成像功能；支持实时希尔伯特变换、3D AIM声学响应分布测量、三维超声场测量及校准补偿功能；提供实心/空心螺栓、碳钢焊缝、不锈钢焊缝、复材、锻铸件、储氢容器以及球体等多个专业化定制检测模块以及完整解决方案。首创工业相控阵RF射频元数据平台，可提供完整的原始全矩阵数据，实现各种复杂及个性化需求的后期运算和处理。仪器符合T/CASEI，046-2024《钢制承压设备焊接接头3D全聚焦相控阵超声检测》团体标准要求。

功能特点

• 具有64个全并行的相控阵硬件通道，可实时采集多达4096条A型波的原始全矩阵（FMC）数据，采样深度可达1.2m。

• 提供原始全矩阵数据采集存储功能，为高校师生和科研机构研究人员开展各种新型材料和特殊工件的数据仿真分析、全聚焦TFM算法模型构建验证以及三维时空运动监测3D重构等研究提供了强大的数据平台。

• 支持线阵/面阵/DLA双线阵/DMA双面阵/菊花阵等多种阵列探头实现被检测材料的高分辨率实时3D全聚焦（TFM）成像检测，TFM图像刷新率最高可达50帧/s。

• 支持焊缝坡口在线自定义建模及CAD焊缝坡口模型文件导入，可为用户定制专属检测工艺，提供一站式全套解决方案。

• 提供基于三维超声场测量的校准补偿功能，校准过程简单高效，校准结果准确有效，克服了传统相控阵TCG/ACG校准补偿操作过程复杂，难以有效实施的问题。

• 支持任意TFM模式缺陷波幅声学响应分布测量，有助于检测人员调整检测工艺，为特定缺陷选择最佳TFM成像模式，提升TFM图像信噪比和缺陷检出率。

• 系统内置了多种模态的全聚焦重构算法模型，支持多组多模态全聚焦成像及实时全聚焦超声影像融合，能够实时重构被检测材料内部各种异型缺陷真实形状。

• 多组多模态3D TFM和TOFD组合同步扫查成像，形成的4D TFM与TOFD连续扫查结果相互验证，可最大化保证缺陷检出。

• 基于面阵探头实时3D全聚焦成像检测并结合编码器连续扫查，能够对被检测材料形成立体直观的4D检测图像，连续扫查速度最高可达100mm/s。

• 支持定制或自定义3D全聚焦算法模型，有效解决储氢容器、有机玻璃壳体、陶瓷球等各种异型工件的实时3D全聚焦检测。

• 提供全聚焦检测结果数据文件存储，支持在线和离线分析，并可根据用户个性化需求定制生成检测报告。

• 产品已大量服役于国家军工、航空航天、风力发电以及压力容器特种设备等国家核心支柱产业。
