产品介绍

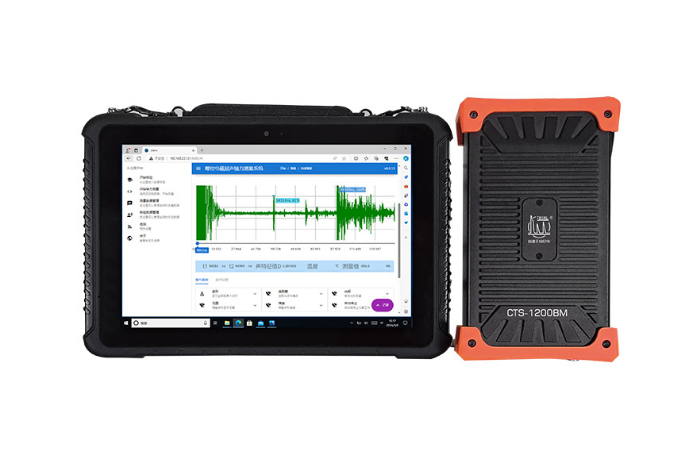

CTS-1200BM螺栓预紧力电磁超声测试系统是根据声弹性理论开发设计的专门用于预紧力测量的便携设备。系统采用电磁超声技术双波法，可对高强度螺栓进行原位预紧力测量，具有非接触、无需打磨、无需耦合剂的特点，测量方便、快捷、精度高，不受耦合剂等因素影响。广泛应用于风力发电、火力发电、建筑桥梁、铁路建设等行业的在役高强螺栓预紧力的测量、验收和巡检。

功能特点

• 标定功能

  能够对单根、多根螺栓进行标定，软件可以自动拟合出螺栓标定系数。

• 螺栓预紧力测量

  能够自动测量螺栓预紧力，实时显示预紧力和声时值

• 电磁超声双波法测量

  无需已知螺栓长度，可以对在役螺栓直接进行预紧力测量，操作简便快捷，测量精度高。

• 自动搜波

• 具备自动搜索横纵波，自动计算声时；同时具备手动选择测量。

• 巡检功能

  可实现历史波形即预紧力对比功能。

• 数据存储与回放

  能够对测量的数据形进行存储，能够对波形数据进行回放，以便后期进行复验。

• 温度补偿自动计算

  能够根据不同温度下测量结果，自动计算材料温度补偿系数。

• 冻结功能

  具备屏幕冻结功能，可直接截取当前屏幕显示数据情况。

• 数据分析

  系统可自动显示雷达图，设置好轴力上下限后，自动识别超出上下限的螺栓编号，超出范围螺栓数量等参数。

• 自动出报告

  测试完毕后，可以现场生成检测结果，无需再导出到电脑分析。
