RinTex-RSR 射频信号记录回放仪

RinTex-RSR 射频信号纪录回放仪是一款标准化、模块化、可扩展的宽带信号记录回放平台。主要用于对宽带信号进行高速连续实时采集记录，适用于雷达、无线通信、软件无线电、卫星导航、复杂电磁环境信号的高速采集、记录和存储。

伴随着越来越多复杂外场电磁环境检测以及卫星通信、导航接收机外场测试、电台干扰源检测等应用提出，对于宽带连续信号记录及回放的需求越来越多。我公司推出的RinTex-RSR 射频信号纪录回放仪是一款标准化、模块化、可扩展的宽带信号记录回放平台。

        RinTex-RSR 射频信号纪录回放仪主要用于对宽带信号进行高速连续实时采集记录，适用于雷达、无线通信、软件无线电、卫星导航、复杂电磁环境信号的高速采集、记录和存储。

        RinTex-RSR 同时可配备宽带信号回放模块，配备了回放模块的宽带信号记录仪可以为用户提供录制信号的回放功能，迅捷地搭建真实信号模拟环境，缩短开发周期，提高试验、测试的拟真度，降低成本。以导航接收机测试为例，传统测试依托于实验室环境下的GPS/ 北斗等导航信号模拟器，此类信号模拟器可以帮助工程人员有效地完成导航接收机的常规测试，但是却无法替代实际的外场环境测试，因为任何的信号模拟器都无法模拟真实环境下的复杂电磁环境。借助RinTex-RSR 的信号回放模块，则可以真实地再现复杂电磁环境下的连续信号，提供原始的测试场景。

        RinTex-RSR 还可配备软件工具选件（ 例如Agilent 89601B VSA），可支持信号识别和矢量信号分析。


        【优点】

        ☆ 高达160MHz 实时带宽；

        ☆ 最高采样速率达500MSps；

        ☆ 最高分辨率14bits；

        ☆ 中频原始信号采集记录；

        ☆ 全数字处理；

        ☆ 支持长时间连续采集记录；

        ☆ 支持采集信号的频谱分析和矢量信号分析

        ☆ 自主知识产权，可以根据用户需求定制特殊功能；

        ☆ 可配备信号回放模块，实现高精度信号回放功能；

        ☆ 可配备信号分析软件，对实时数据或者采集数据进行分析。


        【典型应用】

        宽带信号记录回放仪是通用信号采集记录设备，其主要应用范围为：

        ☆雷达测试

        ☆宽带卫星通信

        ☆卫星导航

        ☆半实物仿真

        ☆电子侦察对抗

        ☆频率捷变无线通信

【系统实现方案说明】

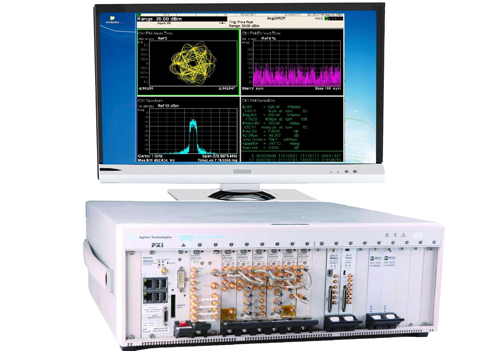

        RinTex-RSR 射频信号纪录回放仪基于模块化PXI Express 平台构建。设备射频频率覆盖范围为1GHz~6GHz，最大支持信号带宽为160MHz，在最大信号带宽下能够持续不间断完成信号采集记录功能。经过数字解调卡处理后的基带数字IQ 信号可直接存储至固态存储卡或者外挂式磁盘阵列中。同样，在信号回放模式下，存储的基带信号IQ 信号直接加载到数字调制板，经过上变频处理后送入射频发射板， 从而实现连续不间断的信号回放。

        【软件组成及实现】

        驱动程序

        RinTex-RSR 射频信号纪录回放仪提供软件驱动程序，还提供高速数字信号处理板卡的设备驱动程序，这些驱动程序支持用户采用.NET、C# 及C/C++ 等工具开发的应用程序来定制用户应用需求。同时，驱动程序还提供详细的使用说明文档及DEMO 程序来帮助用户快速的实现扩展开发。

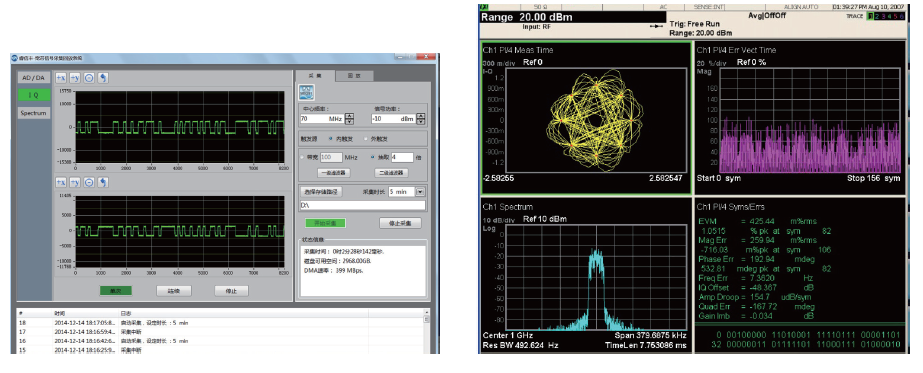

        记录及回放应用软件

        用户可在软件界面灵活配置采集回放参数，并能实时观测系统工作状态

        信号分析软件

        当用户选择分析软件后，同时可以对存储的数据流文件进行分析。用户可以应用全部89601B VSA 测量功能对进行数据分析。支持对实时输入信号的频谱分析。

        89601B 矢量信号分析软件，提供基于Windows 用户界面的矢量信号分析。它针对脉冲、调变和调制等多种信号类型进行时域、频域和调制域的信号分析，帮助用户快速识别问题并追踪问题的根本原因。
