RX7033 是一款针对北斗三号 RDSS 应用设计的高增益、高效率的 L 波段功率放大器芯片，其典型增益 38dB，饱和输出功率 36dBm（CW），内部集成输入/输出匹配电路（50 欧姆特征阻抗）。芯片集成功率检测电路，可对输出功率进行检测并以相应的电压输出。

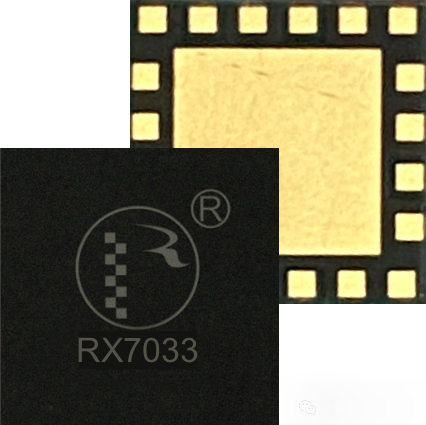

RX7033 采用 GaAs HBT 工艺设计，6mm*6mm*1.0mm LGA 封装，其高增益、高效率、高集成度以及紧凑的封装尺寸为北斗三号卫星导航及通信系统的移动便携式终端应用提供了高效，高性能与低成本的解决方案。

功能特点

• PAE效率≧ 50%，增益38dB，P1dB≧ 36dBm@CW波；

• 内置输入输出50欧姆匹配，天线开路/短路抗烧毁；

• 各端口ESD＞2000V HBM；

• 6mm×6mm LGA封装；

• 集成功率检测模块
