冷壁热流的飞行器天线温度场计算

新一代生成式智能设计工业软件

+关注

已关注

已点赞

已收藏

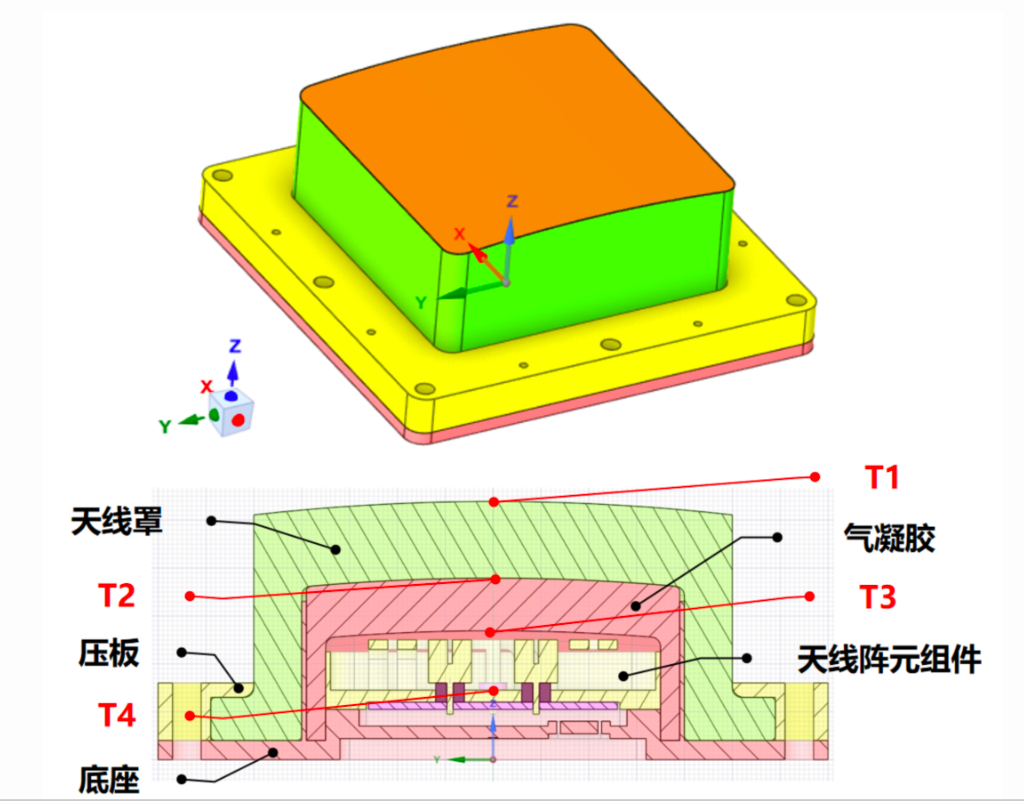

飞行器天线罩由天线罩、气凝胶、天线阵元组件、压板和底座组成，关注温度位置分别为飞行器天线罩上弧面表面T1、天线罩内腔顶面T2、气凝胶下表面T3和天线阵元组件底板的上表面T4，如图1。


边界条件

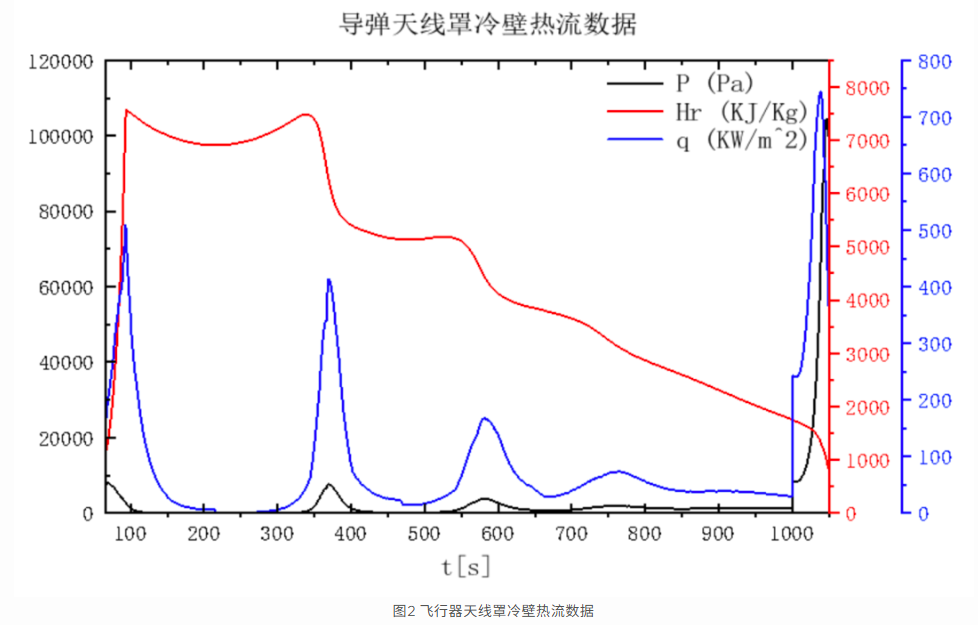

飞行器天线罩冷壁热流计算初温为23℃，冷壁热流施加在图1中橘黄色面，天线罩表面的辐射系数取0.4，环境温度为23℃℃,冷壁热流数据如图2。
