粉末化学成分
| 元素 | Si | Fe | Cu | Mn | Mg |
| 含 量 ( wt% ) | ≤0.5 | ≤0.5 | 3.8-4.9 | 0.3-0.9 | 1.2-1.8 |
| 元素 | Zn | Cr | Ti | Al | |
| 含 量 ( wt% ) | ≤0.25 | ≤0.1 | ≤0.15 | Bal. |
粉末物理性能
| 粒度范围 | 粒度分布 | 松装密度 | 撮实密度 | 安息角 | ||
| D10 | D50 | D90 | ||||
| 15-53μm | 15-25μm | 30-40 μm | 50-65 μm | ≥1.3g/cm3 | ≥1.5g/cm3 | ≤40° |

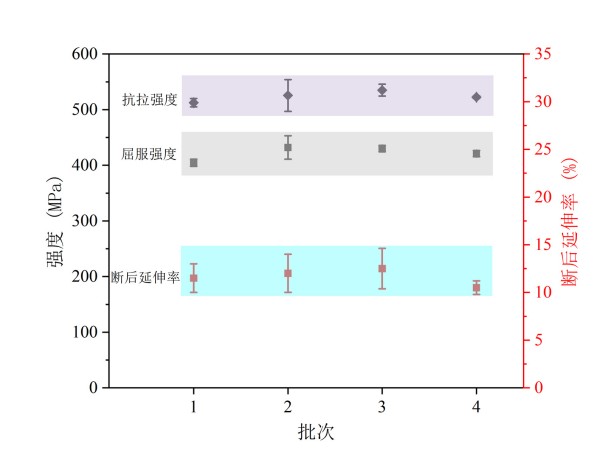

粉末形貌热处理态样品拉伸性能批次稳定性

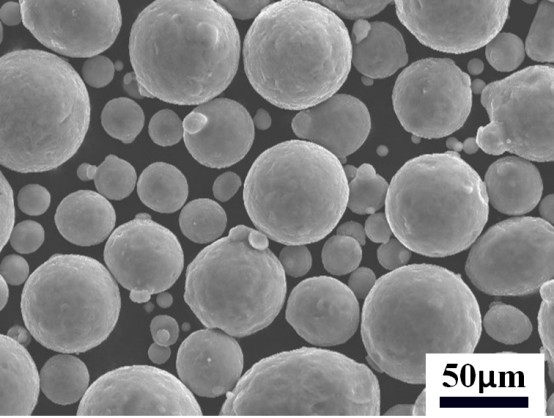

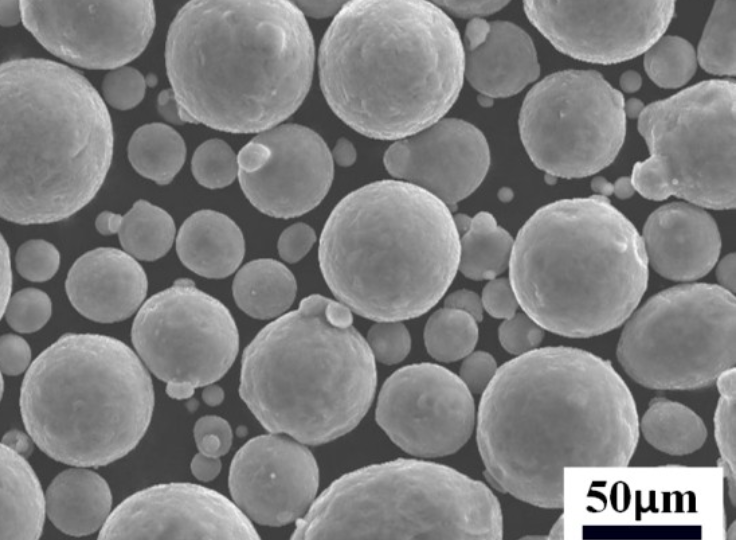

粉末形貌
拉伸性能
| 材料状态 | 试验温度(°C) | 抗拉强度(MPa) | 屈服强度(MPa) | 断后延伸率(%) |
| 打印态 | 23 | 480-530 | 370-440 | 8-18 |
| 热处理态 | 23 | 490-550 | 380-460 | 8-14 |
| 125 | >490 | >420 | >15 | |
| 175 | >400 | >380 | >15 | |
| 200 | >310 | >270 | >15 | |
| 250 | >170 | >150 | >25 | |
| 300 | >100 | >70 | >30 |
硬度、冲击性能、断裂韧性
| 材料状态 | 试验温度(℃) | 洛氏硬度(HVS) | 冲击吸收能量(J) | 断裂韧性KIC(MPa*m^0.5) |
| 热处理态 | 23 | >155 | >10 | >34 |

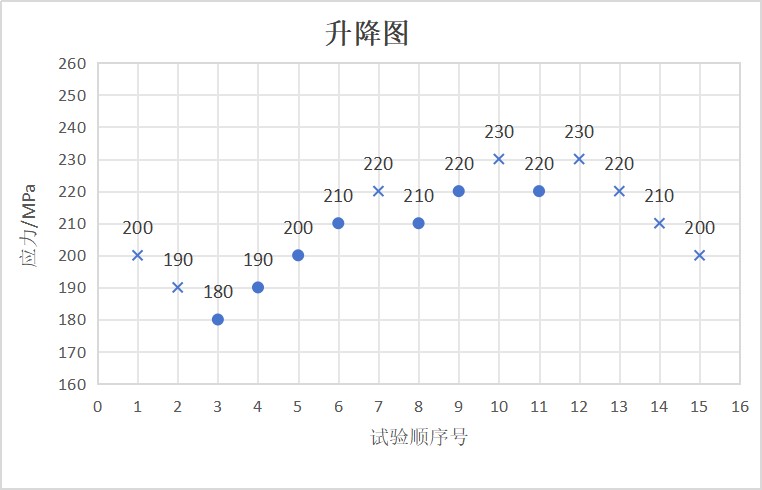

高周疲劳性能
| 材料状态 | 试验温度(℃) | 疲劳极限(MPa) |
| 热处理态 | 23 | 209 |
| 试验条件 | ||
| HB 5287-1996，R=0.1，正弦波，Kt=1，频率 100Hz 附近，终止周次 1 千万。 | ||
中性盐雾试验
| 材料状态 | 试验溶液pH | 沉降盐液pH | 箱内温度(℃) | 盐雾沉降率(mL/(80cm2*h)) |
| 热处理态 | 6.67 | 6.74 | 35 | 1.71 |
| 测试时间(h) | 保护评级(Rp) | 外观评级(Ra) | 测试结论 | |
| 336 | 10 | 10 | 试验后样品表面无白色或者灰黑色腐蚀产物 | |
