TD27A-40.5/1250-31.5/R、TD27-40.5/2500-31.5F/R型真空灭弧室

INTRODUCTION

●●●

由中国西电集团所属宝光股份和中国西电所属西高院联合研发的TD27A-40.5/1250-31.5/R、TD27-40.5/2500-31.5F/R型真空灭弧室，是响应国家“双碳”政策设计开发的新型环保产品。充气柜为三相共筒罐式结构，以额定充气压力0.22 MPa（表压）的洁净空气作为绝缘介质，真空断路器作为开断元件，按照GB1984要求设计开发，可解决产品在环保、散热及高海拔等方面难题，满足现有充气柜同外形尺寸、同参数要求。

该产品装配于ZF68-40.5型罐式洁净空气绝缘充气柜中，在西高院通过开断、绝缘、温升及机械寿命等型式试验验证。产品符合GB 1984、JB/T 8738等标准要求，并通过中国机械工业联合会鉴定，综合技术性能达到国际领先水平。

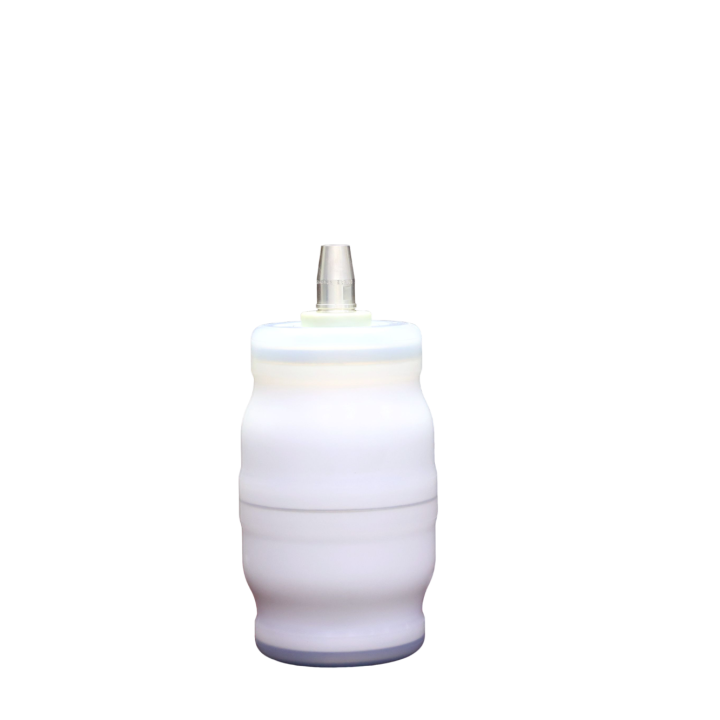

TD27A-40.5/1250-31.5/R

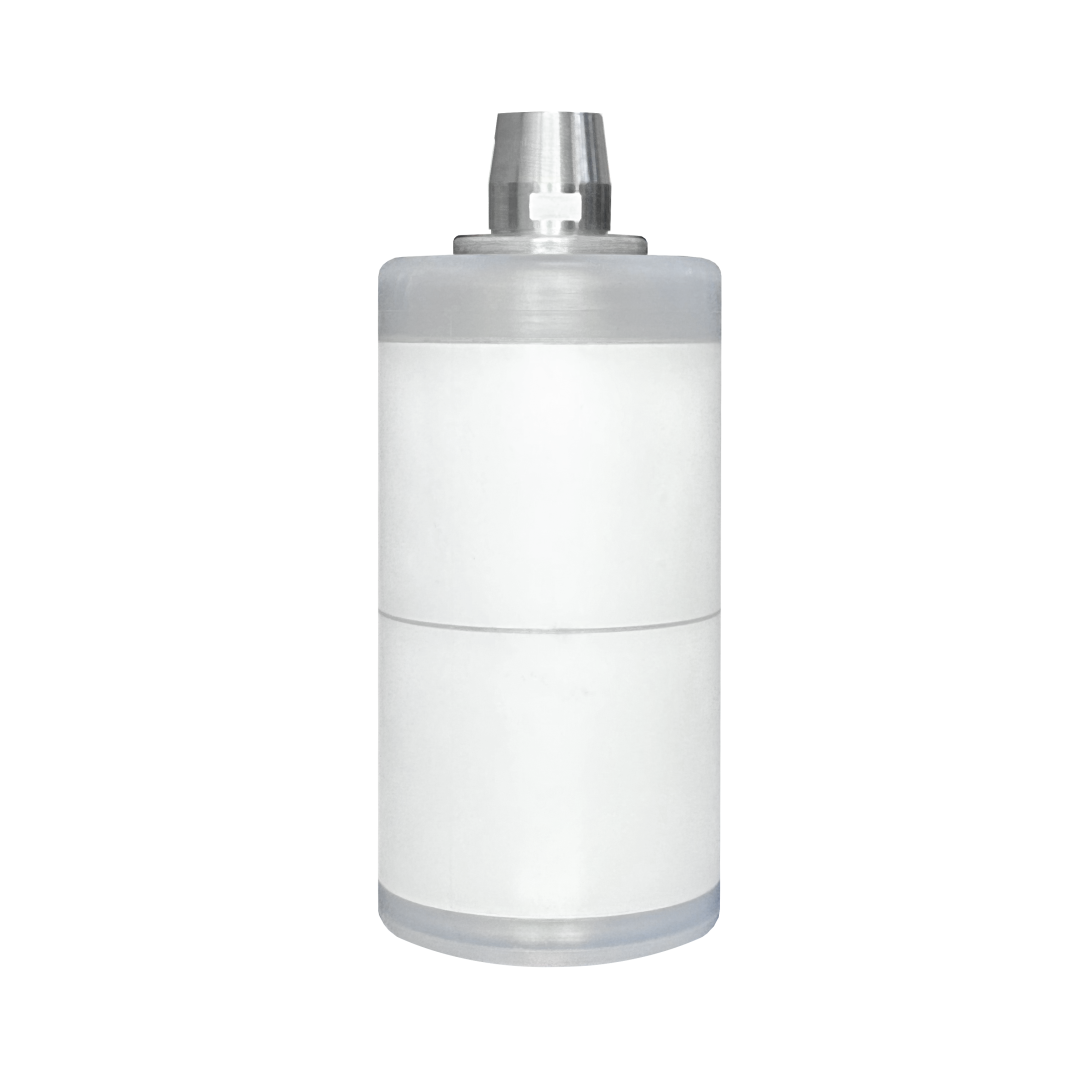

TD27-40.5/1250-31.5F/R

产品用途

ZF68-40.5罐式洁净空气绝缘充气柜用TD27A-40.5/1250-31.5/R、TD27-40.5/2500-31.5F/R真空灭弧室产品，采用双节瓷壳、中封焊接屏蔽筒结构，金属化瓷壳外包硅橡胶，屏蔽筒为悬浮电位，同时灭弧室管内设置动、静端均压封接环，降低管内场强、均匀电场分布；电极采用杯状纵磁结构，CuCr合金触头材料；波纹管使用不锈钢薄壁焊管成型。

其中TD27A-40.5/1250-31.5/R型真空灭弧室采用中部大、两端小的瓷壳结构，能提高灭弧室间的相间绝缘，从而减少开关柜的整体体积。TD27-40.5/2500-31.5F/R型真空灭弧室能优化动、静端电连接结构及管内导流回路，满足干燥空气中2500 A*1.1倍温升要求。

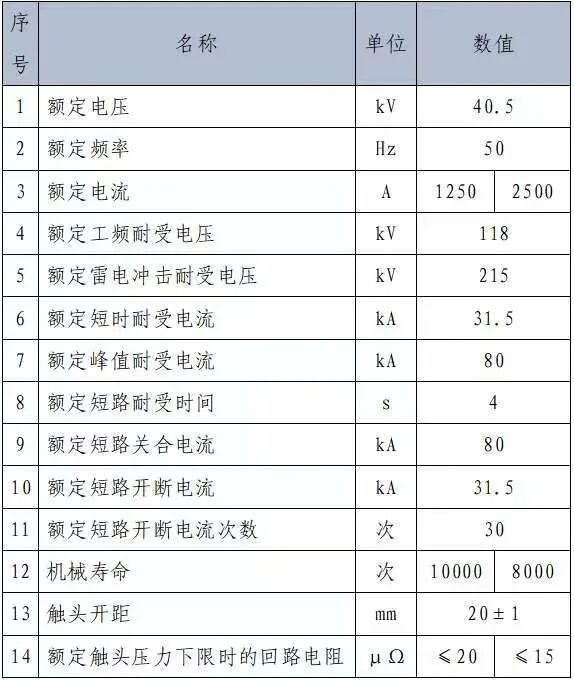

主要技术参数
