产品介绍：

CTC21108集成八路独立的10/100 / 1000M以太网收发器，支持5类UTP线缆上1000Base-T，100Base-TX和10Base-Te以太网的所有物理层（PHY）功能（1000Base-T半双工除外），10Base-Te功能也可以在3类或4类标准线缆上实现。

芯片包括PCS，PMA和PMD子层，支持编码/解码，时钟/数据恢复，数字自适应均衡，回声消除器，串扰消除和线路驱动器，以及其他所需的支持电路功能。CTC21108还集成了内部混合器，支持使用低成本的1：1变压器模块。

芯片每四个独立的收发器支持1路QSGMII输出，减少PCB走线。

芯片可灵活配置为不同的工作模式：

QSGMII x 1 + SGMII x1 + Copper x5 模式

SGMII x 2 + Copper x2 模式

QSGMII x 2 + Copper x8 模式

SGMII x 1 + Combo x1 模式

QSGMII x 1 + Copper x3 +Combo x1 模式

目标应用:

 高密度千兆交换机

产品特性：

每个端口支持全双工10/100/1000M通信速率

支持X-Range 100M长距离应用功能，缺省情况下关闭

– 100M速率模式下，扩展支持高达400米线缆传输

支持10/100 / 1000M模式下的QSGMII（四串口千兆媒体独立接口）

支持SGMII模式直接链接到一个指定的Copper Giga PHY ，速度适配

支持IEEE 802.3az节能以太网（EEE）

– 支持EEE 缓存

– 兼容传统的MAC或非EEE感知的链路层设备

支持同步以太网(Sync-E)

交叉检测和自动校正

自动检测和自动校正线对互换、线对偏移，极性反转

支持线缆诊断

支持一个中断输出到外部CPU进行通知

支持快速链接故障指示

支持串行LED接口

SerDes 测试模式

– PRBS-7/10/31

– IDLE/K28.5/D5.6

– 用户自定义

– SerDes BIST

支持报文生成与校验

较低的芯片功耗

易于布局，良好的EMI和良好的热性能

支持25MHz crystal 或 3.3V OSC 输入

支持3.3V 和1.2V 电源输入

LQPF 128 封装

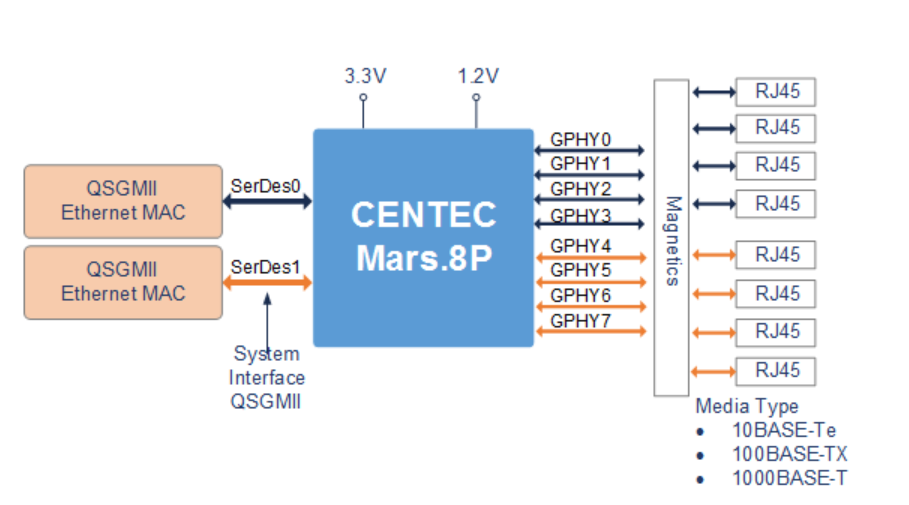

应用实例：
