逻辑IC，即逻辑集成电路，是一种将多个逻辑门集成在一个芯片上的半导体器件 ，堪称电子产品的“大脑”。它就像一个精密的指挥官，通过处理和传输数字信号，来实现各种复杂的逻辑运算和控制功能，确保电子产品有条不紊地运行。
逻辑IC的应用领域非常广泛，包括通信、消费电子、汽车电子、工业控制等。
针对移位寄存器应用需求，维安推出 WJ74HC595产品，其不仅搭载输出寄存器与三态输出结构，还支持 8 位串行输入，以及并行、串行两种输出模式。
产品工作原理

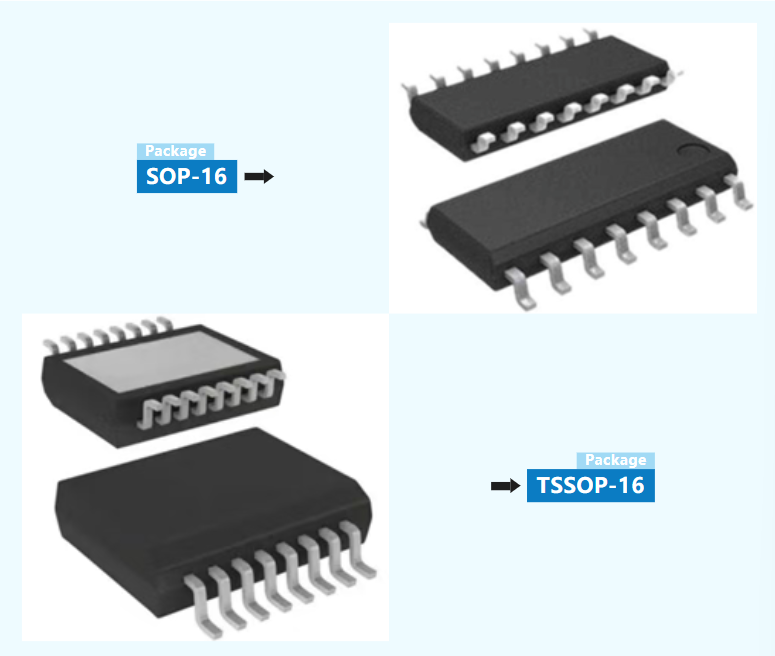

WAYON逻辑IC WJ74HC595
WJ74HC595内部包含移位寄存器和锁存器两个核心部分，两者协同工作实现“串行输入→并行输出”的功能。
移位寄存器负责“串行接收数据”，锁存器负责“稳定输出数据”。移位阶段SHCP脉冲配合DS，逐位将数据送入移位寄存器（此时锁存器不动作，输出保持不变）；移位完成后，STCP脉冲触发锁存器，将移位寄存器的数据“固化”到输出端Q0~Q7S，供外部设备使用。
移位寄存器负责“收数据”，锁存器负责“稳输出”，两者通过不同时钟控制，实现了“串行输入”和“并行稳定输出”的分离，让控制更可靠。
WAYON逻辑IC WJ74HC595
结构与功能

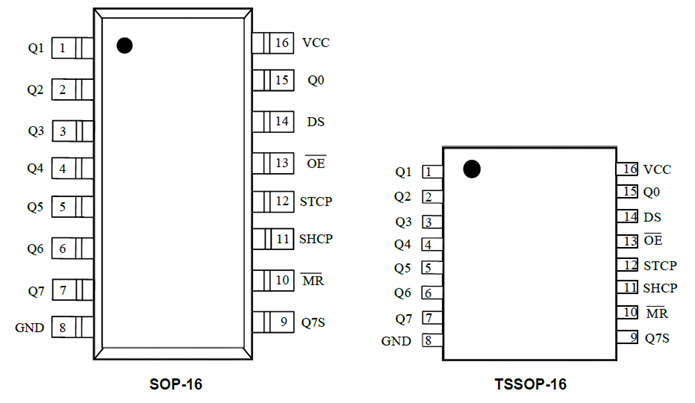

输入与输出接口
串行输入(DS)、并行输出引脚(Q0~Q7)以及串行输出引脚(Q7S)；
复位引脚(MR)：在低电平下，可用于移位寄存器复位；
使能引脚(OE)：低电平下正常输出，高电平输出为高阻态；
时钟控制
移位时钟(SHCP):上升沿时触发数据移位；
存储时钟(STCP)：上升沿时将数据锁存到存储寄存器中；
内置保护设计
输入端口内置钳位二极管以及限流电阻，可允许输入电压超过VCC电压；
2.产品特点
WAYON逻辑IC WJ74HC595
1
支持2V~6V的宽电源电压范围
2
低传输延时(VCC=6V时,Tpd=15ns)
3
最大时钟频率可满足100MHz（典型值）
4
闩锁能力>200mA,HBM>5KV,CDM>2KV
5
工作范围支持-40~125℃
WAYON逻辑IC WJ74HC595
产品优势
节省IO资源
通过“串行输入、并行输出”的特性，仅需3个控制引脚（SHCP、DS、STCP）即可控制8路并行输出，解决了微控制器（如单片机、Arduino）IO口数量不足的问题。
支持级联扩展
可通过级联方式（将前一级的Q7S引脚连接后一级的DS引脚）轻松扩展输出路数，例如2片级联可控制16路，多片级联能实现更多路数控制，灵活适配多设备场景。
自带锁存功能
锁存寄存器（由STCP控制）能稳定保持输出数据，避免移位过程中输出信号波动影响外部设备（如LED、数码管显示更稳定）。
高速与低功耗
属于HC系列芯片，兼容CMOS电平，工作速度较快（时钟频率通常可达几十MHz），且静态功耗低，适合低功耗电路设计。
应用灵活
引脚定义简单，控制逻辑清晰，无需复杂驱动电路，广泛适配LED驱动、数码管控制、IO扩展等多种场景，性价比高。

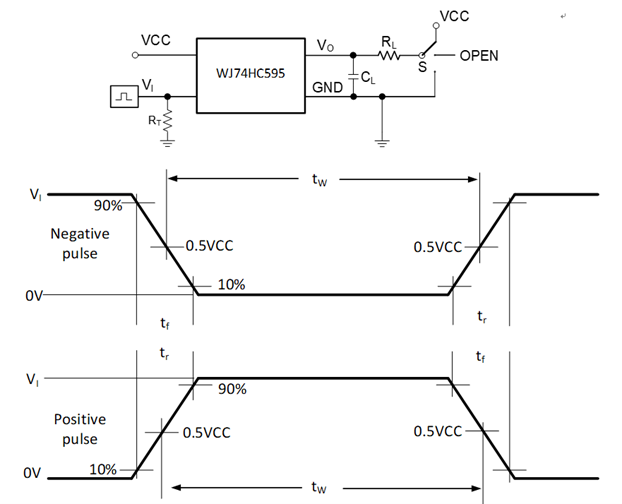

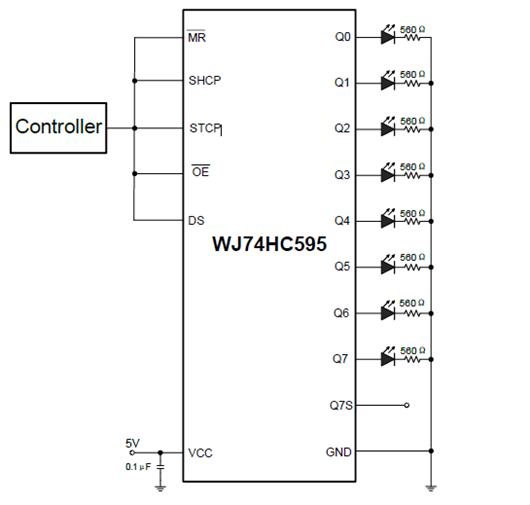

图1/图2：WAYON WJ74HC595 典型电路 “ 产品应用 WAYON逻辑IC WJ74HC595 总结 WAYON逻辑IC WJ74HC595
