牌号体系

1.1 GB牌号体系（GB/T 3260.1-2016）

1）GB命名方式

钛合金牌号依据名义成分的Mo当量结果分为三类，α、β和α+β；并使用A、B、C字母表示，T代表Ti；GB牌号中也能框定应用领域。

2）牌号命名规则

◆牌号数字采用注册制，数字代表注册的先后自然顺序。

◆T表示钛及钛合金。

◆大写字母A、B、C分别表示纯钛和α型钛合金及近α型钛合金、β型及近型钛合金、α+β型钛合金。

◆ELI表示低间隙元素版本，数字与ELI之间无空格。

牌号形式如下：*中间空格是牌号仅为解释方便，实际牌号无空格*

3）元素成分规律

◆杂质元素

Fe（少量牌号作为强化元素）、C、N、H、O归属为杂质元素

◆辨识规律

TA系列的牌号-1:杂质元素较少，未达到ELI要求；低Fe和O的版本；如TA8和TA8-1

TC系列的特殊元素：名义成分含W元素代替Nd元素。

4）牌号数量

TA系列的牌号：TA0～TA36；TA8废除

TB系列的牌号：TB2～TB17；TB1废除

TC系列的牌号：TC1～TC32；TC5和TC7废除

5）牌号对应

◆国标TA1G～TA4G与美标Grade1～Grade4严格对应

◆其余牌号可用ISO名义成分近似对应

1.2 ASTM牌号体系(ASTM B265)

ASTM成立于1898年，是世界上最早、最大的非盈利性标准制定组织之一，其主要任务是制定材料、产品、系统和服务等领域的特性和性能标准、试验方法和程序标准，促进有关知识的发展和推广。

1）ASTM排名命名方式

ASTM钛合金牌号呈现“级”的概念，命名以分级形式展开，等级数字无特殊含义，与开发顺序有关联，类似国标的注册制。

2）牌号编码形式

*中间空格是牌号仅为解释方便，实际牌号无空格*

形式：Grade+数字+H ；数字-开发/标准化顺序分配的识别码，不是化学成分/性能指标的直接反映；H-高强度版本。

Grade通常可以缩写为GR，如GR5。

3）牌号规律

Grade1-4 :工业纯钛按照数字顺序叠加,数字↑=氧含量↑=强度↑=延展性↓。

Grade5:最常用的钛合金，TC4（Ti6Al4V）。

Grade23：TC4的超低间隙元素（ELI,Extra Low Interstitial）版本，生物相容性和韧性显著提高。

1.3 ISO牌号体系（ISO23515:2022）

1）ISO牌号命名特点

严格结合钛合金中元素成分含量，与名义成分相近的表达方式；ISO牌号便于直接辨别合金元素成分，材料应用倾向；是国际通用的命名方式。

2）纯钛的牌号命名

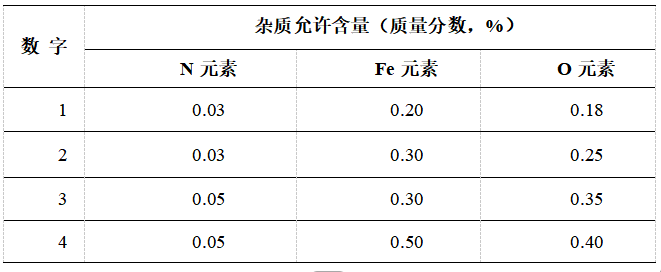

基体元素Ti，搭配数字（如下表），数字1～4对应杂质含量。

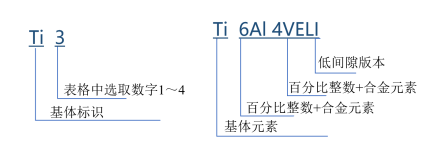

牌号形式：*中间空格是牌号仅为解释方便，实际牌号无空格*

3）钛合金命名规则

◆基体元素Ti（或者纯钛牌号），搭配合金元素标准百分含量、元素百分比含量紧跟化学元素，如Ti2-0.75Ni-0.3Mo，纯钛Ti2基础上添加0.6%～0.9%Ni,0.2%～0.4%Mo元素形成，0.75,0.3分别是中间值.

◆名义含量为非整数时取含量规定限值的中间值最近的整数。

◆超低间隙元素标识：碳、氧、氮及合金元素含量低于规定限值的钛合金，应在标识末尾添加缩写形式的“ELI”。

◆常用的钛合金也可忽略元素名称，直接用数字表示，如Ti-6-4。

钛及钛合金牌号命名

2.1纯钛（CP-Ti）+α钛合金

纯钛及α钛合金具有很强的耐蚀性、可塑性及可焊接性，强度低，因此该类材料主要考虑的是耐蚀性和可加工性，强度作为次要因素。在纯钛基础上添加Pd元素能进一步强化耐蚀性；更低价格的Ru元素，提高含量同样能实现Pd元素的作用，同时能降低成本因此Ru元素成为钛发展后期的元素。在耐蚀性基础上添加些强化元素如Al/V/Mo/Sn等以提高强度，Ru、Pd元素维持耐蚀性。

2.2  GB、ISO和ASTM牌号表示

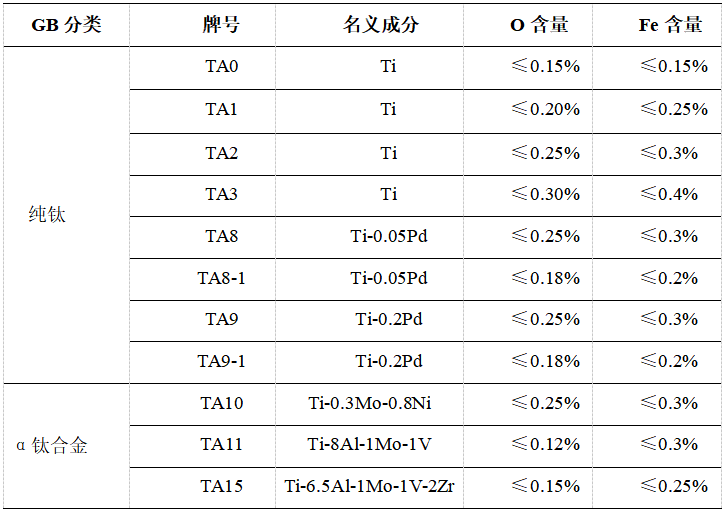

●国标牌号

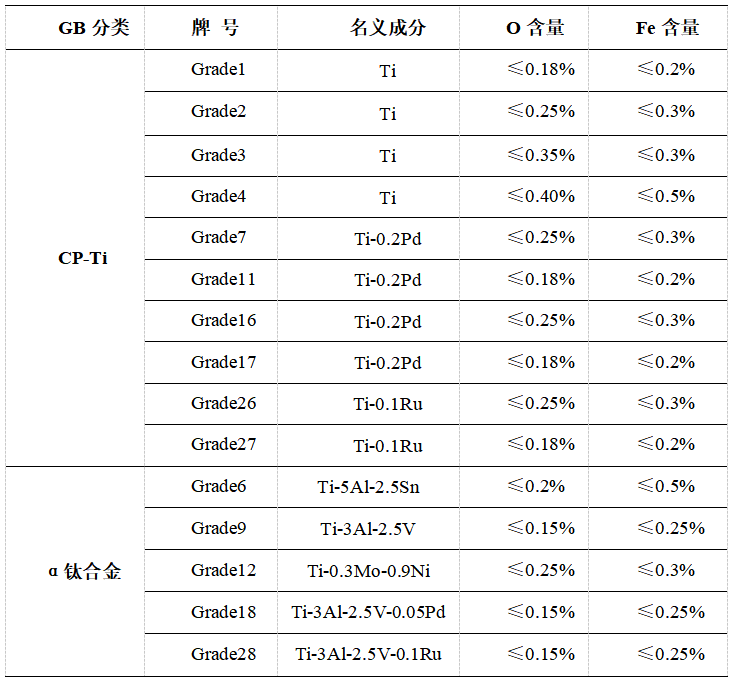

●美标牌号

●ISO牌号

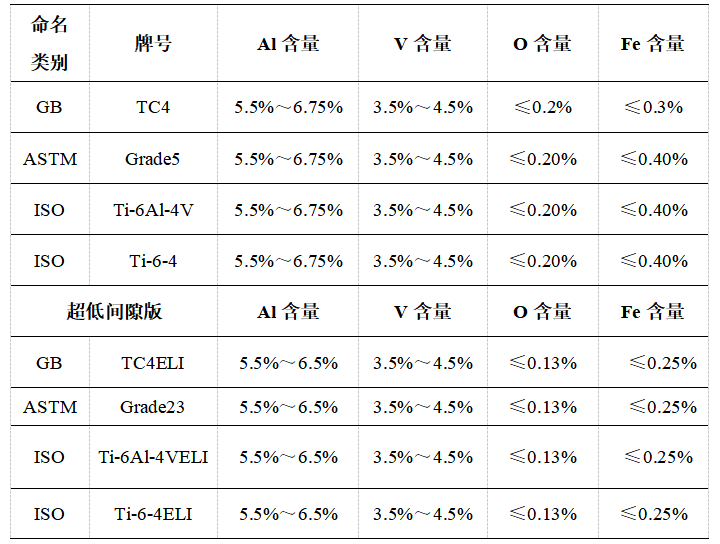

常用钛合金TC4牌号命名

*补充说明：限于篇幅原因未列出全部钛合金的牌号及成分，有兴趣读者可自行至相关体系标准中查阅。*
