PDV数据的可视化网格表达—数字黏土的魔力

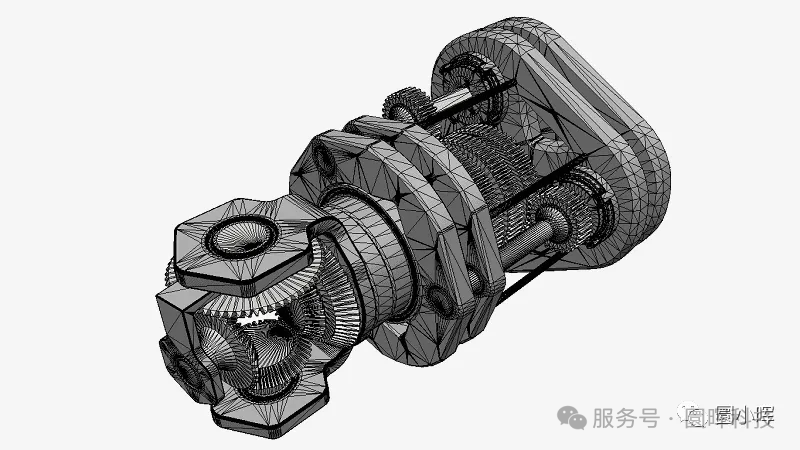

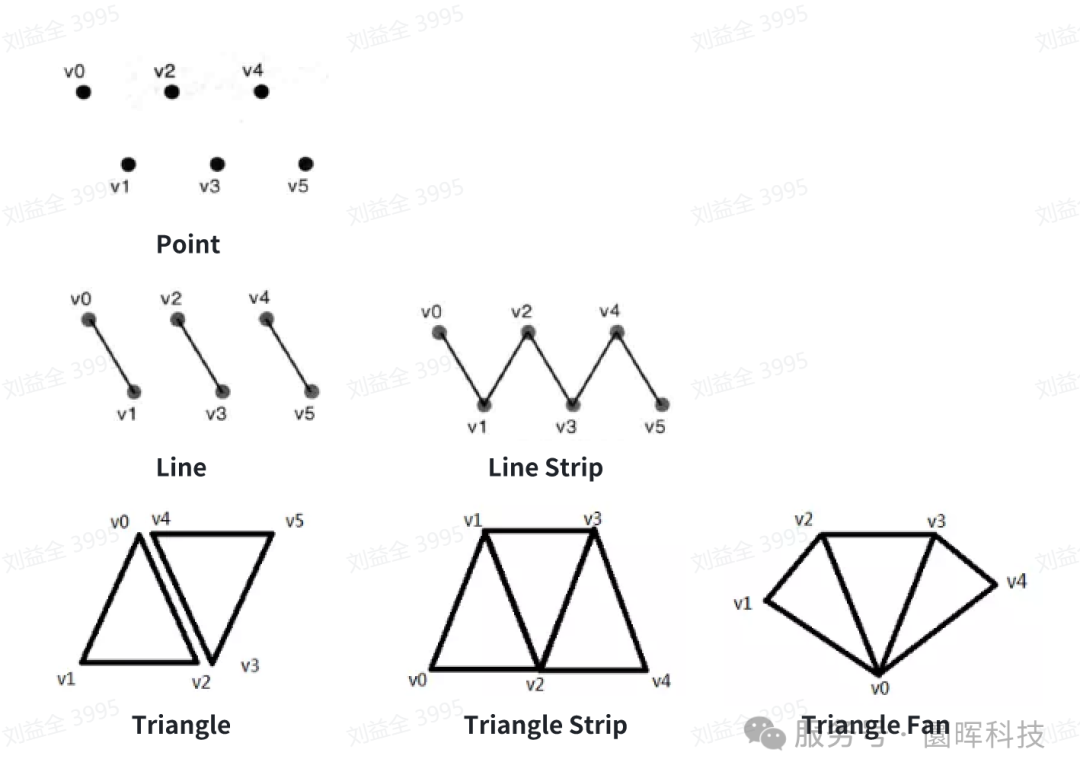

前言 在三维可视化领域，网格对象（Mesh）是描述物体几何形状的基础数据结构。PDV格式通过其独特的可视化网格表达方式，将三维模型从抽象的数据转化为生动的视觉体验。 PART1 网格对象的基础构成 网格对象（Mesh）是描述物体几何形状的离散化数据结构，是由顶点、边和面构成的集合，它们共同描述了三维对象的表面形状和结构。可以将它比作“数字黏土”，通过无数个微小三角形或多边形拼接而成，最终形成我们看到的复杂三维模型。 PART2 图元类型的灵活应用 PDV格式支持多种图元类型，如点、线、线带、三角形、三角带和三角扇等，每种图元类型都有其特定的应用场景。例如，三角形作为最常用的图元，构建了模型的主要表面结构；而三角带则通过共享边减少顶点数量，显著提升渲染效率。 顶点数据—精准定位每个细节 顶点坐标：作为几何图形的基础数据，定义每个顶点在三维空间中的精确位置，决定了模型的外形尺寸和装配关系。在PDV数据中，这些坐标信息经过优化处理，既保证精度又减少冗余。 顶点UV：负责纹理映射的精确定位，是三维网格顶点在二维纹理空间中的坐标。通过UV坐标将二维图像准确包裹在三维模型上。 顶点法线：决定了模型表面的光照效果，通过计算每个顶点的朝向，PDV数据能够真实模拟三维模型在不同光照条件下的视觉效果，大幅提升渲染真实感。 图元类型—灵活构建各种几何形状 点（Point）：用于表达离散的特征点，如产品上的标识点、检测点或连接点，还可应用于粒子特效、星空模拟等。 线（Line）：连接两点的直线段，应用于模型轮廓线、路径绘制、网格辅助线等。 线带（Line Strip）：首尾相连的连续折线，应用于心电图轨迹、运动路径等。 三角形（Triangle）：作为最常用的图元，构建了模型的主要表面结构。 三角带（Triangle Strip）：通过共享边减少顶点数量，显著提升渲染效率。应用于地形绘制、布料模拟等。 三角扇（Triangle Fan）：所有三角形共享中心顶点的扇形结构。在圆形特征或对称结构中发挥重要作用，如轮毂、法兰等旋转对称零件。 PART3 可视化网格表达的价值与意义 PDV数据的可视化网格表达不仅是三维模型数据的简单呈现，更是连接设计、制造、销售与服务各个环节的数字纽带。通过高效的网格数据处理与优化技术，PDV格式正在推动产品开发流程的数字化转型，让抽象的数据变得可感知、可交互，为制造业的智能化发展注入了新的活力。 如果您对PDV数据可视化有更多兴趣或需要深入了解某方面应用，欢迎留言讨论！我们将继续分享更多关于三维可视化技术的实用内容。 = END =
