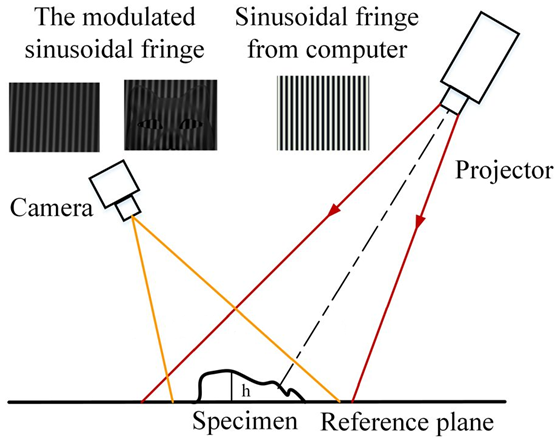

结构光技术的基本原理非常巧妙，可以概括为 “投射—变形—计算” 三个步骤。

投射：相机内置的投影模块，主动向被测物体投射一组预先设计好的、具有特定图案的光束（如激光线、光栅、斑点阵等）。

变形：这些规则的光图案照射到物体凹凸不平的表面后，会发生扭曲变形。相机从另一个角度捕捉这个被扭曲后的图案。

计算：系统将原始图案与相机拍到的变形图案进行快速对比。通过复杂的三角测量算法，计算出每一个像素点的位置偏移量，从而精确地解算出物体表面每个点的三维坐标（X, Y, Z）。

最终，成千上万个三维坐标点集合在一起，就构成了我们所说的 “点云” ，完整地复现了物体的三维形貌。

3D 结构光相机的工作原理

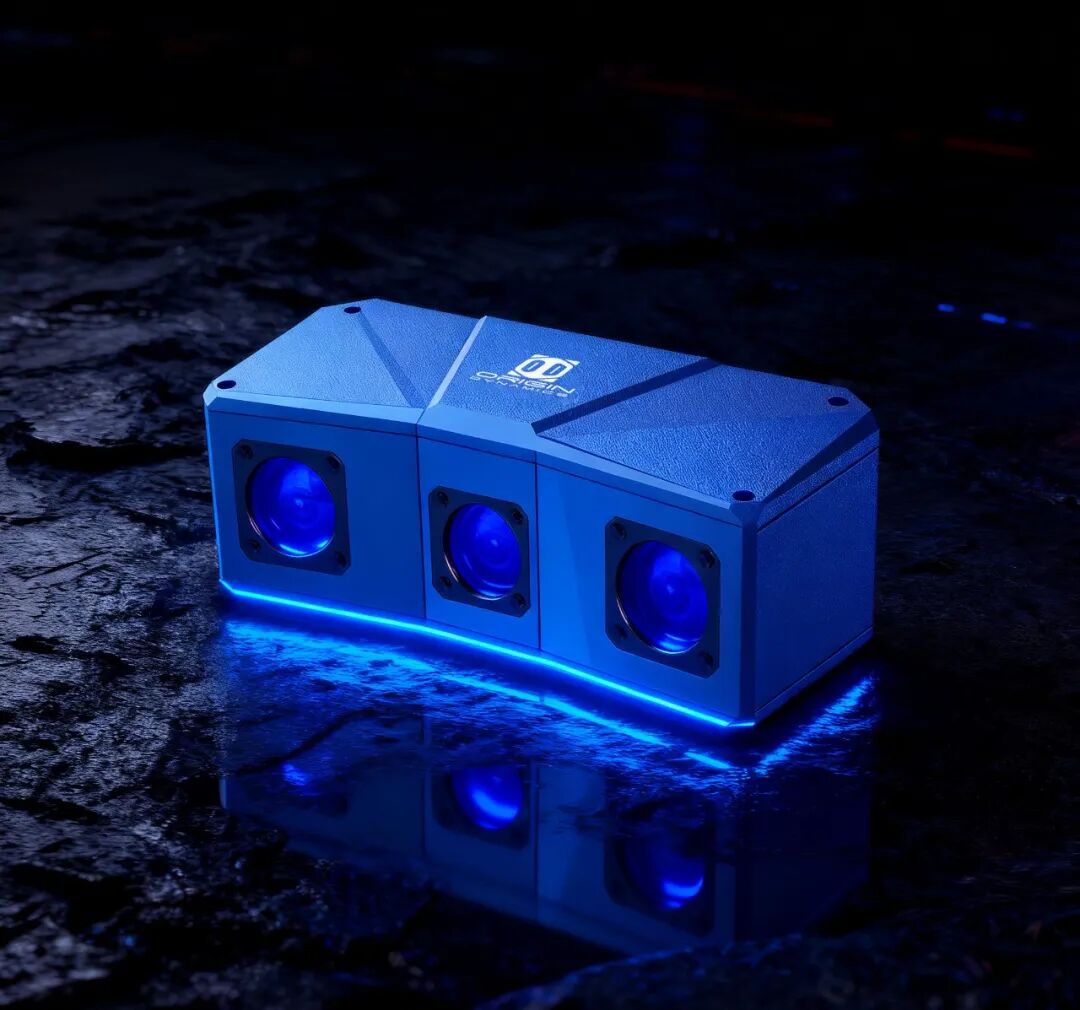

一台典型的的结构光3D相机通常包含三个核心部件：

投影模块：相当于系统的“笔”，负责投射出编码的结构光图案。它通常使用激光器或LED光源配合DMD（数字微镜器件）芯片来实现。

相机模块：相当于系统的“眼睛”，通常是一个高分辨率的工业相机，负责从另一个角度清晰地拍摄被物体形状调制后的变形光图案。

处理单元：相当于系统的“大脑”，内置专用算法，负责接收相机传来的图像，并将其与原始图案进行比对计算，最终快速输出三维点云数据。

高精度与高分辨率：

通过投射数结构光图案，它能获取极其密集的三维点云，对物体表面的微观细节刻画能力更强，精度可达微米级。

速度快，实时性好：

单次拍摄即可获得整个视场的三维信息，数据采集过程在毫秒级别内完成，能满足在线检测和机器人实时引导的需求。

主动发光，受环境光干扰小：

由于其自身是光源，在室内或光照条件不佳的环境下，依然能稳定工作，表现可靠。

成本优势明显：

与激光雷达等技术相比，结构光相机采用的投射器和摄像头等核心部件成本相对较低，使其在工业领域的大规模部署应用中具有显著的性价比优势。

结构光3D相机凭借其高精度三维成像能力，在工业检测、机器人引导、消费电子及文物数字化等多个领域实现广泛应用，为质量管控、自动化作业与三维存档等场景提供关键技术支撑。
