小 型 化 之 选
13mm 2相步进电动机
安装尺寸13mm的2相步进电动机 PKP系列正式公开，标准型之外，还新增谐波减速机型产品。力求满足高度集成化的小型零部件需求，应对3C、医疗等行业，镜头模组、超声探头等对紧凑空间的要求。

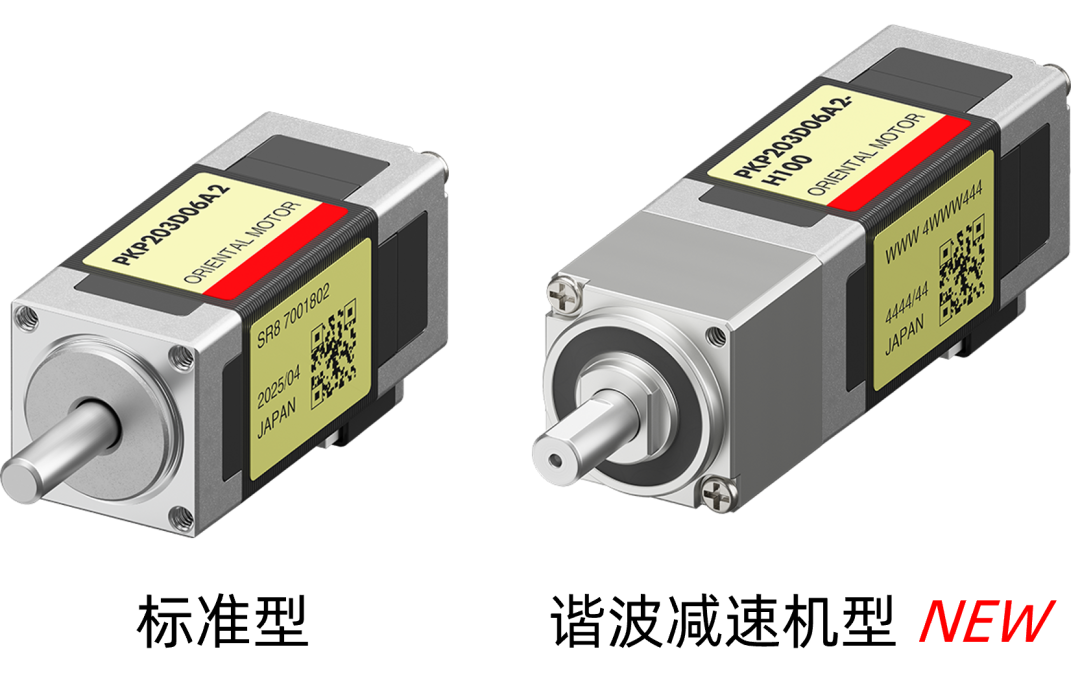

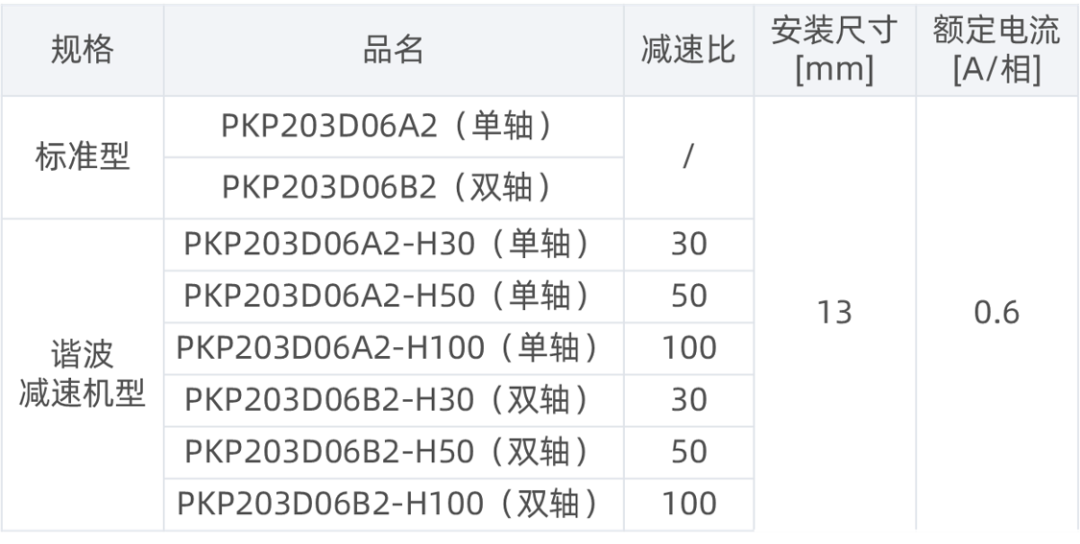

产品阵容

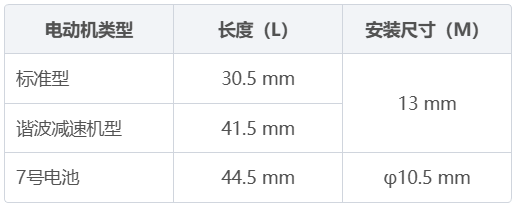

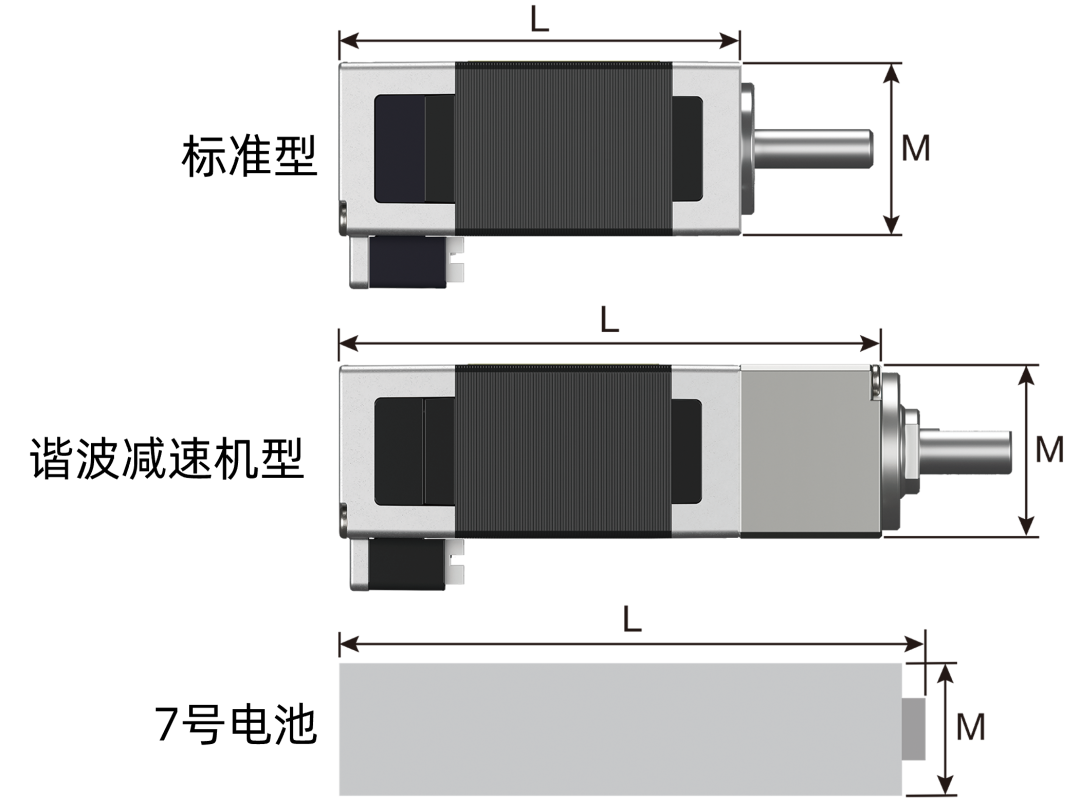

比7号电池更短的步进电动机
安装尺寸13mm的步进电动机，可以帮助末端执行器装置实现更加的小型轻量化。
高速区域也具有平坦的转矩特性
标准型产品具有在高速区域也平坦的转速转矩特性。适用于滚珠丝杠机构等定位距离长，需要高速运转的用途。

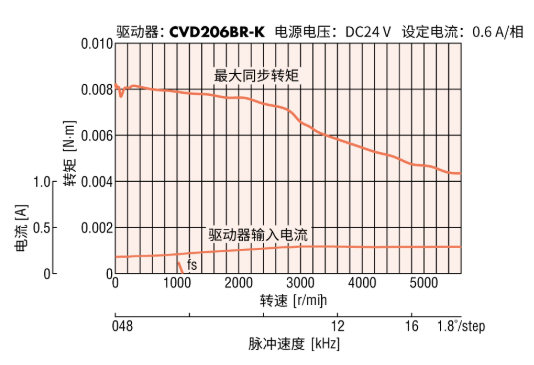

PKP203D06A2 转速-转矩特性（参考值）
fs：最大自起动频率
13mm可搬20kg，高转矩高精度的小型电动机
高转矩：虽然安装尺寸仅13mm，但能实现与标准型28mm安装尺寸电动机同等的转矩和强度的步进电动机。

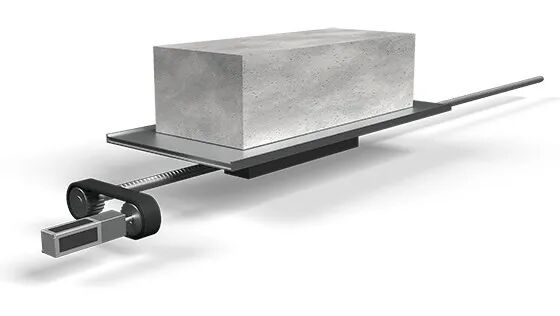

实现搬送20KG
【选定条件】
速度：10mm/s
加减速时间：0.1s
丝杠直径：8mm
导程：10mm

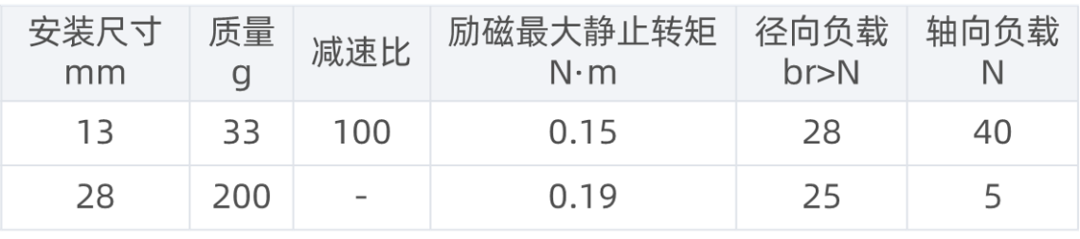

13mm谐波减速机型 VS 28mm标准型
高精度：由于无齿隙，对于电动机指令角度，输出轴以高精度进行动作和停止。

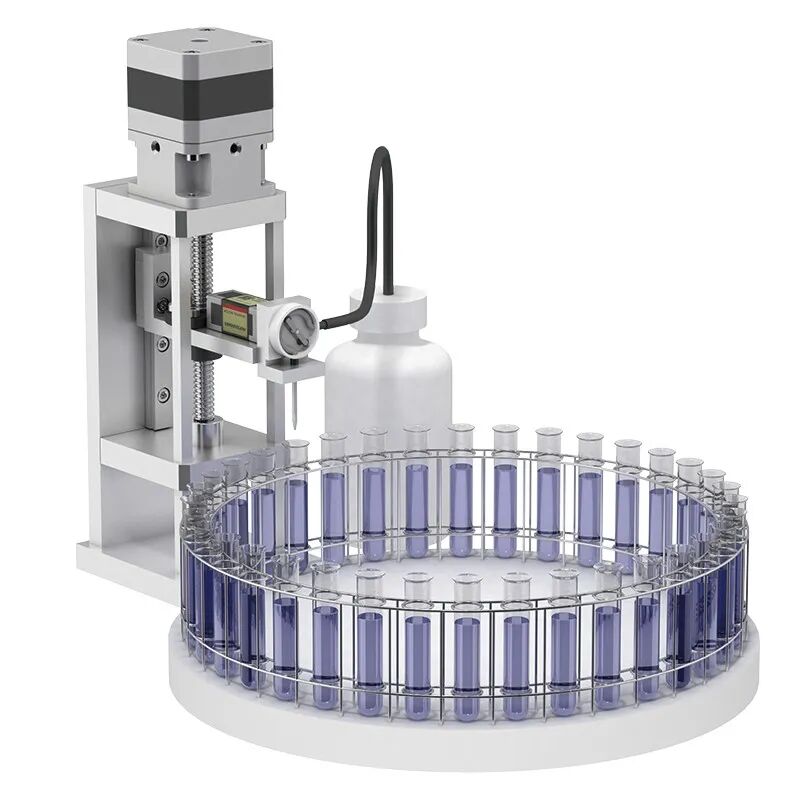

适用于如医疗行业中的分注、搬送等需要正确的量及停止位置的用途及机构。
空转[arcmin]：1.5（0.025°）以下（±2 mN·m）
角度传动精度[arcmin]：10（0.167°）以下
用途例

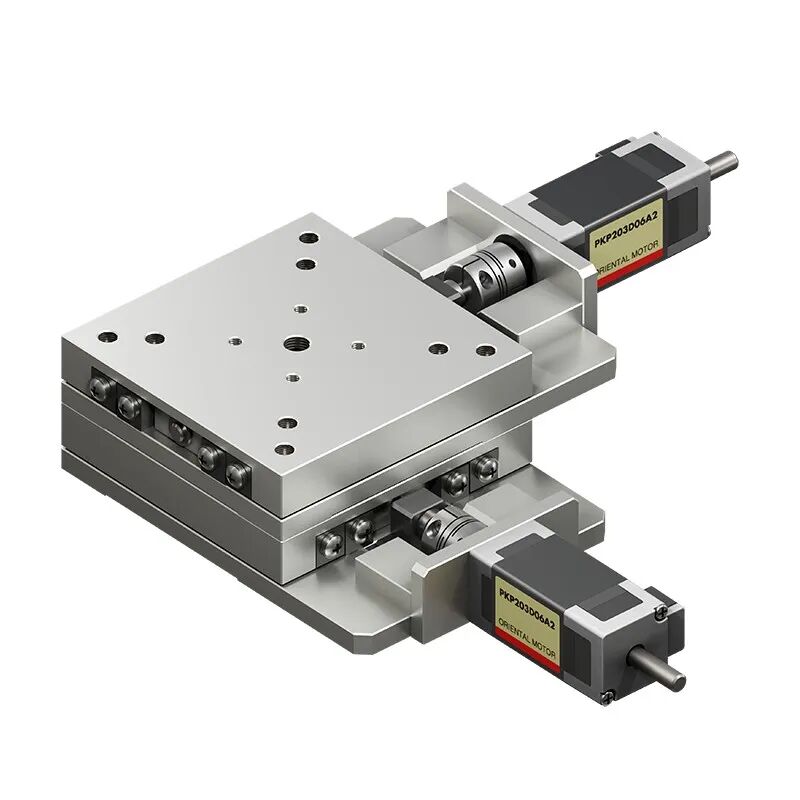

精密平台

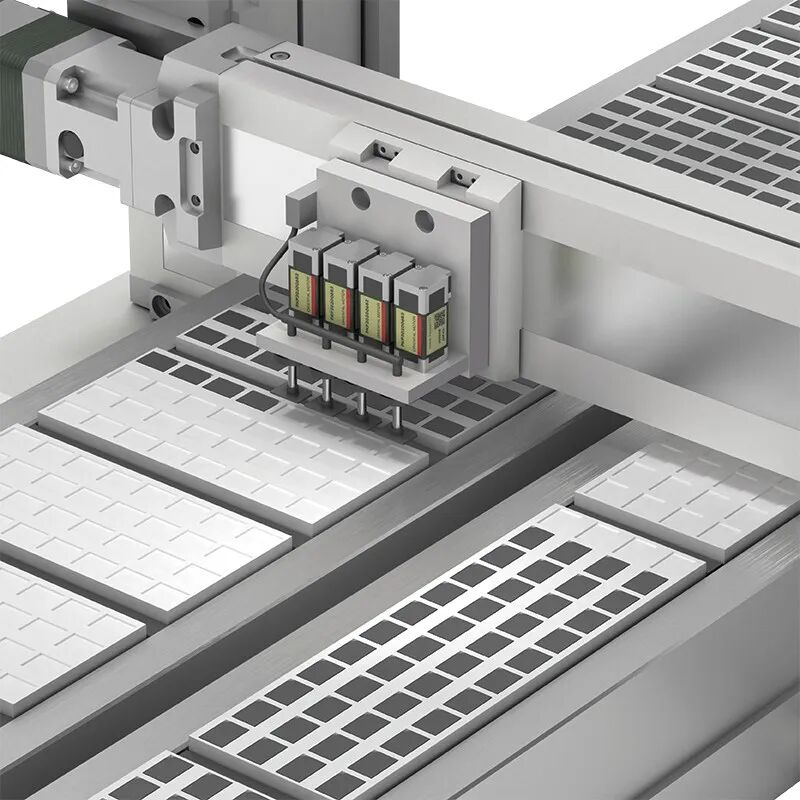

SIM移载
桌面培养
