ADS端口“消失”？Layout与EM视图不一致排查

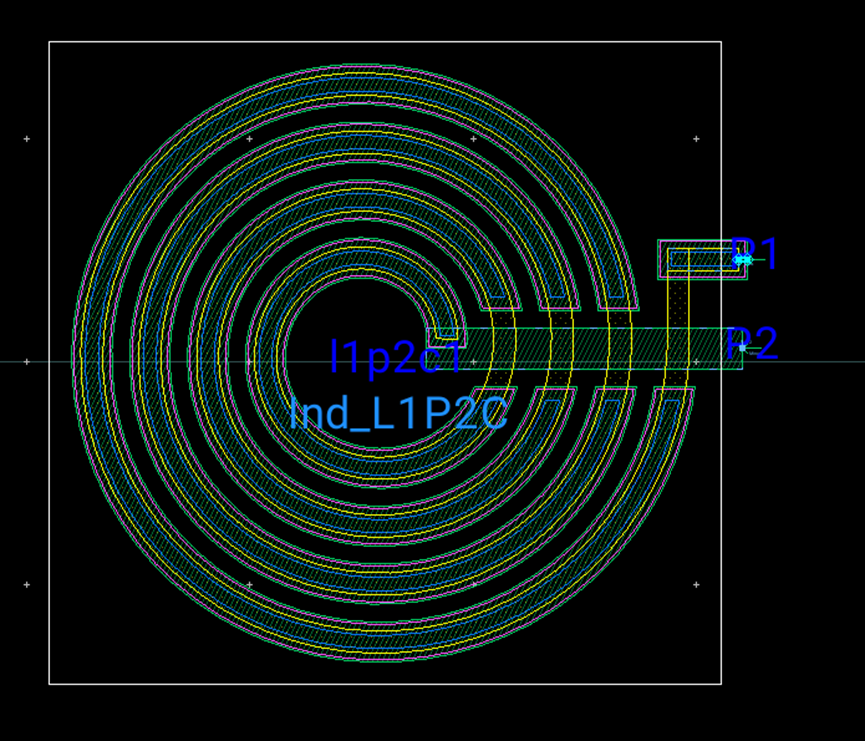

Q：各位大佬，我在ads里面的版图layout里面打了端口，但是生成的emcosim版图里面端口只有一个，这是咋回事呢？
A：可能误删了，按理来说不可能这样的吧。
Q：我删了重新生成也这样。
A：截图能分享看看吗？

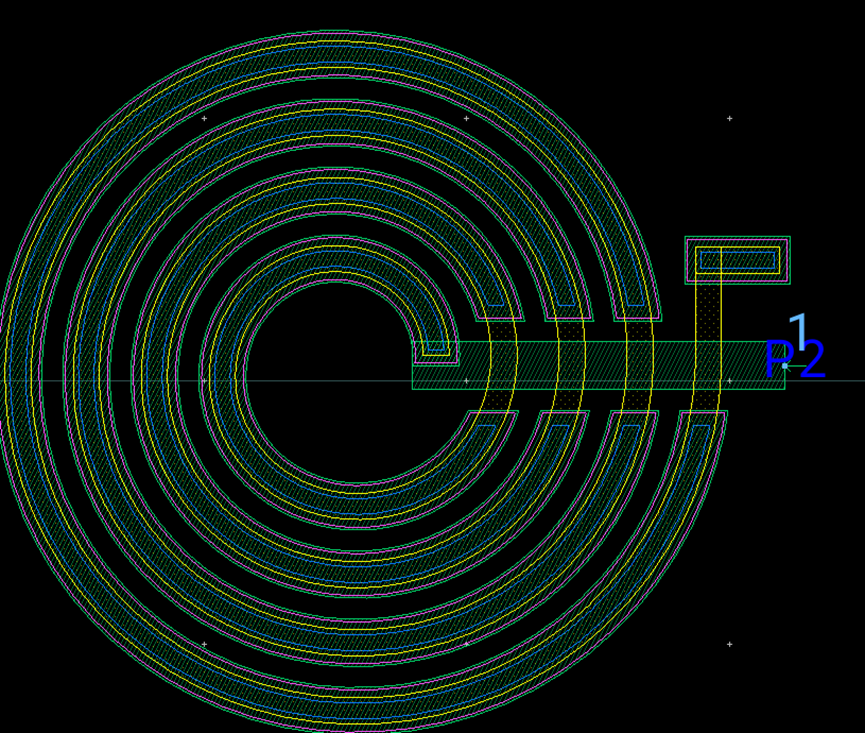

Q：我在em里面加port后再在原先layout setup就会直接覆盖掉。
A：这种螺旋电感可能层级不一样吧，你p1往外面贴着放再试一试看能不能解决呢，我看p1好像连了两个层级了。
Q：大佬妙手回春啊，我在1端口往外打了一点金属就能连上了，但是我用自己电脑不用打就能连上，服务器就不行。
A：其实我也不太懂哈，就看着1端口连着两个点总感觉怪怪的。
Q：可能是偶然，两个点应该是不影响的，我往外延了一点M1就搭上了。
本问题最终被归结为软件的偶发现象，但深层原因（如不同电脑上的软件设置、版本或数据处理差异）尚未明确。欢迎进入技术交流群，分享您的见解或类似经历，共同深挖根因！
电压增益下降但S21>0dB的矛盾如何解释
Q：有人遇到过Tran仿真输出电压Vpp对比输入电压是降低的，但是S21又大于0吗？
A：你tran看的输入端已经是分压分出来的了，而且还和阻抗比有关。
Q：这是啥意思？是说我输入输出阻抗没有匹配？
A：源和负载阻抗一样电压和功率增益才是一样的。你两边port一样吗？
Q：都给的50ohm，这样应该是一样的，一个电压，一个功率增益。
A：那确实有点怪。
Q：是不是输入功率太大了？sp是小信号的，输入功率太大了，谐波强了，基波弱了，改成小信号，sp和Tran 都是增加的。
A：我以为不会犯这种问题。
tran是大信号分析，会压缩的。
本问题从阻抗匹配、信号大小等角度进行了初步分析，指出大信号压缩是可能原因。若您也遇到过小信号与大信号仿真结果不一致的情况，欢迎进群分享完整仿真设置
挑战超宽带：如何将S11匹配覆盖整个VHF？

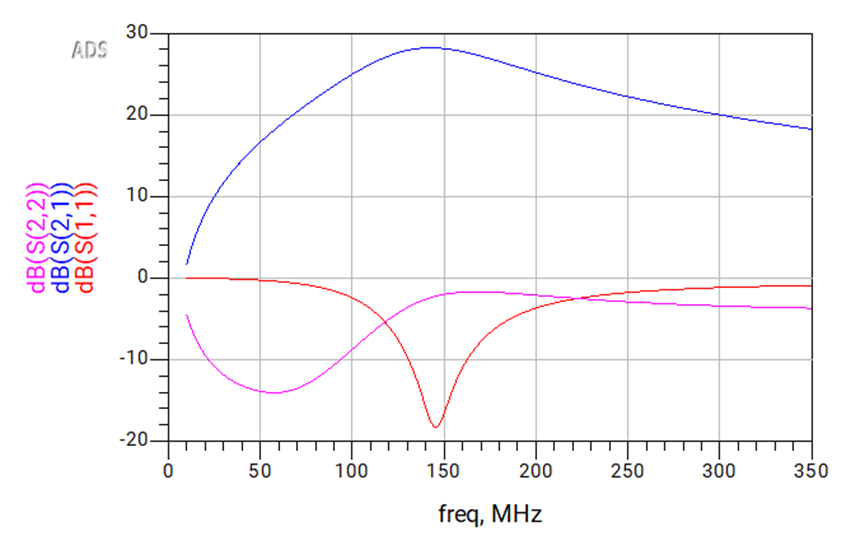

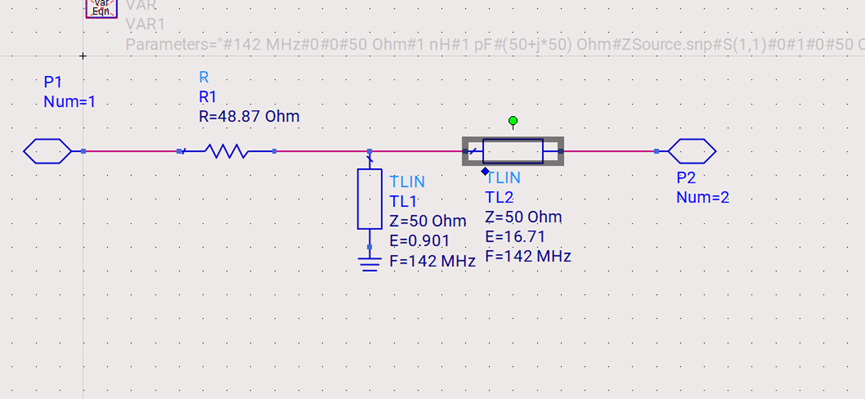

Q：请问谁知道怎么将S11扩展成宽频？我需要覆盖整个VHF频段，目前是在144Mhz时 用smith强行转到圆心。
A：感觉一个谐振，带宽不高，多几节试试看？控制下Smith原图里面的q值，就问题不大了应该。
A：微带必然是窄带，30-300MHz相对带宽都超过100%了，怎么可能全覆盖。
A：这个带宽感觉很难做到，只看过二维码微带和分布式的可以做的很宽
Q：分布式是怎么做的？
A：可以采用同轴巴伦实现阻抗变换。
Q：我看看，之前读到过篇文章 bias tee采用distributed 传输线匹配 不知道是怎么算出来的。
从半正弦波到F类功放：奇次谐波缺失如何成就高效率？
Q：求问，半正弦波傅里叶分解只有基波和偶次谐波分量没有奇次谐波分量嘛？
A：对，从直觉上讲这玩意是偶对称的，所以会这样。
Q：一直疑惑 F 类 PA，基于 b 类 pa 所以半正弦波电流，怎么控制电压和电流错开？
A：其实就是单纯的刚好一起相反处理；
A：短路，有电流没电压；开路，有电压没电流；
A：不论那种工作模式，电流和电压不是同相的，在时域是错开的。
Q：哦哦哦，明白啦，谢谢！！
如何为倒装芯片的电感仿真选参考地？
Q：请问倒封装的芯片，片上电感在做 emx 的时候，是取芯片的底部还是封装板上的地层做 global reference?
A：一般是用回流最大的地层做参考。
Q：问题是怎么判断哪个是回流最大？
A：画版图的时候心里就要有个数啊，回流从哪走，要控制好，不然会有很多问题。
Q：Cmos 的基底和金属堆积比较复杂，不知道有没有简单不经过仿真的方法可以快捷的判断。如果有现成的文献或者仿真结果可以参考最好。
A：倒扣的话，一般用lga顶层的地做参考问题不大。
Q：OK 谢谢 ，主要想了解一下有没有这方面的系统的研究
功放设计：先 source pull 还是先 load pull？
Q：各位大佬，我看吴永乐的功放设计书，为何他先用source pull？不是应该先load pull吗？
A：应该先load pull，load pull也可以看optium input impedance。
A：都无所谓，最后是迭代的。
A：我直接不做source pull应该问题也不大吧，不像Zout几乎是固定的，Zin随频率变化太大了感觉做了其实也没什么用，对输入阻抗匹配没什么帮助，还是一般都以中心频率的Zin去做匹配。
A：最后匹配的位置在一个最佳区域里面就行，不一定是最佳点。
