踏入配电新次元:一篇文章读懂威图RiLineX配电平台的奇妙世界

威图中国 威图Rittal服务号 2025年10月15日 15:01


2025.10

RiLineX

全新一代配电平台

安全 高效 便捷






2025.10




在时间与成本压力与日俱增、人才短缺困境难以缓解的当下,盘柜制造和开关设备制造行业正面临着巨大挑战,每一环节都亟待加速提效以破局,配电技术领域也不例外。在此背景下,威图全新一代配电平台——RiLineX应运而生。

RiLineX作为一款创新产品,它能够大幅提升规划效率,提升60mm母线系统的安装速度75%,为行业带来新的发展契机


传统应用痛点



盘柜向来是一项耗时费力的工作。对于设备工程公司而言,规划和安装过程十分复杂。同时,具备相关技能的专业人才十分短缺,这进一步加剧了行业困境。即便2000年代初就已推出的60mm母线技术,但仍然因为占用尺寸等问题无法完全满足现实需求,需要进一步优化。


在传统母线系统安装方式中,安装扁铜排(间距为60mm)需使用适当的支架,且要满足项目具体的间距和短路耐受电流要求。然而,这导致无法在特定位置安装组件,空间占用在规划设计阶段就必须予以考虑。此外,裸露的触点存在安全风险,为保护工作人员,需在调试前将塑料防护罩剪裁成合适尺寸,这不仅产生废料,造成塑料浪费(平均每个系统按尺寸剪裁防护罩会产生1.9kg的塑料废料),还增加了额外的工作时间。

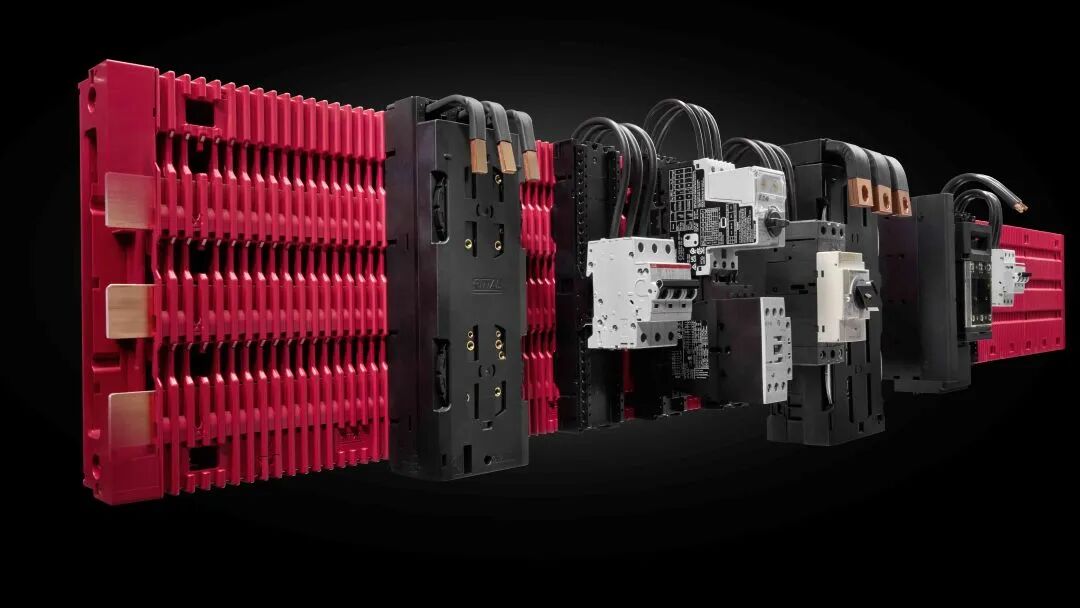

威图全新一代配电平台RiLineX



威图全新一代配电平台RiLineX实现了重大突破,大大加快了规划和安装速度。




1

安装便捷


  • 在全新的母线系统中,铜排无需特殊支撑,可直接卡装在配电底板。

  • 这意味着用户可以在任意位置规划或安装组件,无需再为空间损失而烦恼,规划过程更加灵活高效。


2

防护升级


  • 该系统无需复杂剪裁,防护罩从一开始就覆盖在铜排上,为操作人员提供了可靠的安全保障。防护罩的防护等级为IP2XB,可阻隔直径大于或等于12mm的固体异物。

  • 正面防护罩防护等级可升级到IP 3X,能阻隔直径小至2.5mm的固体异物,且杜绝了手指接触的可能性。

  • 这种设计使威图能够提供最高65kA的抗短路电流强度,规划人员和用户均可信赖这一完全安全的解决方案。

  • RiLineX最高适用于1,000V的交流电压应用和最高1500V的直流电压应用,应用范围广泛。


3

效率提升


  • 减少了从规划设计、装配到维护的工作量,提高了工程效率。

  • 最高可减少30%的设计工作和75%的装配工作。

  • 创新的底板和组件搭接系统简化了安装工作,有助于轻松实施针对特定项目的模块化解决方案。

  • 模块化设计使底板易于维护,为用户提供了便利。

为提高解决方案在应用中的灵活性,威图根据客户的不同应用,提供了两种不同的使用方法。在其中一种方案中,RiLineX平台可作为一个完整的底板(可在极短的时间内完成安装)用于威图AX紧凑型机柜和VX25机柜(最大尺寸为1,200mm)。

另一种方案中,RiLineX平台则可以自行组装并安装在机柜中。这种办法非常适合预先了解布置需求的标准应用,可为用户降低成本。

4

灵活配置


  • 开放式的模块化系统提供了完全自由的配置资源。它可根据客户要求设计长达2.4m甚至更长的系统,并通过并柜连接件进一步增加系统的灵活性。用户只需知道安装底板的长度,即可以200mm为单位灵活组合各个模块。

  • 威图标准安装底板的安装模式相同,用户只需根据系统尺寸剪裁标准母线,然后将铜排牢固地固定在底板上,就能确保系统具备抗短路能力。

  • 该系统还可提供不带铜排的套件,在国际应用场景中,无需将重金属从一个大洲运到另一个大洲,既节约了成本,又有利于环保。

  • RiLineX的底板只需在安装场地与各种截面的铜排或铝排(具有高性价比)一起使用即可,甚至后续需要多个机柜并柜也非常简单,威图新型RiPower配置系统可在规划阶段提供支持,帮助用户更好地完成项目规划。


5

面向未来


  • 该系统将提供电流高达800A的三极解决方案,未来还将推出四极系统。

  • 此外,该平台适用于直流电应用,将在工业应用(尤其是可再生能源领域)发挥重要作用。

  • RiLineX底板不仅可以水平安装在并联机柜中,还可以纵向安装在IT等应用中,满足了不同场景的安装需求。


未来,RiLineX将以全新的姿态,深度赋能中国制造业的转型升级,与客户和伙伴共同携手,迈向更智能、可持续的工业未来。
