EtherCAT热插拔技术：提升工业自动化系统灵活性的关键

发布者：致远电子

时间：2025-10-16

已收藏

在工业自动化领域，系统灵活性和维护性至关重要。本文将探讨EtherCAT从站热插拔技术，介绍其如何通过动态管理从站设备，提高系统的灵活性和维护性。

EtherCAT热插拔技术

EtherCAT是一种高性能的工业以太网通信协议，专为实时工业控制系统设计。热插拔技术允许在不中断主站与其他从站正常通信的情况下，动态添加或移除从站设备。这一技术在以下场景中具有重要应用价值：

系统动态扩展：当生产线需要增加新的设备（如传感器、执行器等）时，无需停止整个系统，直接插入新从站即可完成扩展。
快速维护与更换：当某一从站设备出现故障时，可在不影响其他设备运行的情况下直接更换故障设备，缩短停机时间，减少生产损失。
柔性生产线配置：在需要频繁调整生产流程的柔性制造系统中，热插拔技术可快速重构从站网络拓扑，适应不同的生产需求。

1. 技术实现

从站热插拔技术的实现涉及协议、硬件以及软件层设计等多个层面的协同工作，以确保插拔过程中系统的稳定性和数据的完整性。具体来说：

协议层支持：在EtherCAT总线协议中，主站对从站状态的实时检测和协议栈的灵活处理是实现热插拔的关键。当从站设备被插入或移除时，主站能够自动检测到这一变化，并相应地调整数据传输路径。
数据同步：在从站热插拔过程中，主站通过对数据帧的检测，自动切换数据传输的路径，确保其他从站的数据通讯不受影响。
硬件支持：EtherCAT从站控制器（ESC）提供了环回通信机制，当移除一个相邻站点时，该站点对应的端口会自动关闭，网络的剩余部分继续正常运行。
软件支持：通过开发链路冗余的EtherCAT主站驱动程序，对常规EtherCAT主站驱动进行了改进，加入了链路冗余机制，使得上层应用程序无需直接处理冗余信息和操作。

2. 优势

EtherCAT热插拔技术的优势主要体现在以下几个方面：

高灵活性：系统可以在运行中动态添加或移除从站设备，无需停机。
高可靠性：即使在设备故障或网络中断的情况下，系统也能保持稳定运行。
快速维护：故障设备可以快速更换，减少停机时间。
适应性强：适用于多种工业自动化场景，包括柔性生产线和大规模生产。

致远电子的PCIe-2E+AWStudio解决方案

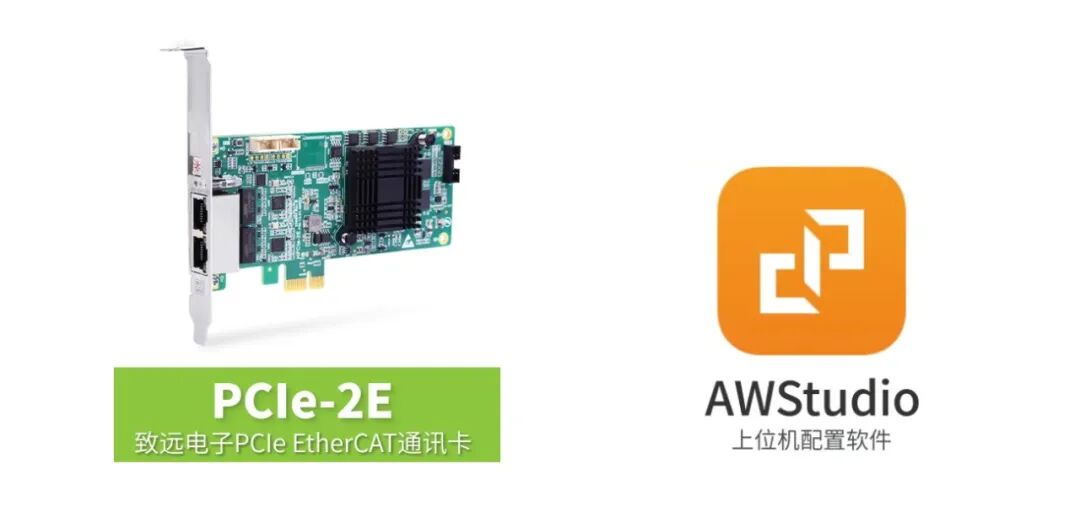

在众多的从站管理解决方案中，ZLG致远电子推出的PCIe-2E搭配上位机软件AWStudio脱颖而出。这套强大的组合，以其简单灵活的配置和管理方式，为用户带来了前所未有的便捷体验。

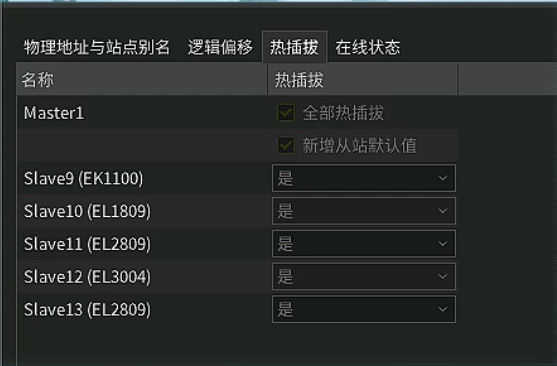

通过AWStudio界面，用户可以轻松进入从站管理界面，这里涵盖了热插拔、逻辑偏移、在线状态等众多实用功能。在热插拔界面中，用户只需选中需要管理的从站，然后选择是否开启热插拔功能。这一简单的操作，就能确保在添加或移除从站设备时，整个EtherCAT系统的通信不受任何影响，从而保障了系统的稳定性和可靠性。

AWStudio的强大之处在于，它仅需两步操作，就能让用户轻松管理从站设备。

1. 进入从站管理界面：打开AWStudio，进入从站管理界面。

2. 配置热插拔功能：选中需要管理的从站，开启或关闭热插拔功能。

总结

总的来说，EtherCAT的热插拔管理技术，不仅为工业自动化系统的高效运行提供了有力支持，更为系统的扩展和维护带来了极大的便利。它无疑是现代工业自动化领域中不可或缺的一项先进技术，为推动工业自动化的发展做出了重要贡献。通过ZLG致远电子的PCIe-2E和AWStudio软件，用户可以轻松实现从站的热插拔管理，从而显著提升系统的灵活性和维护性。
