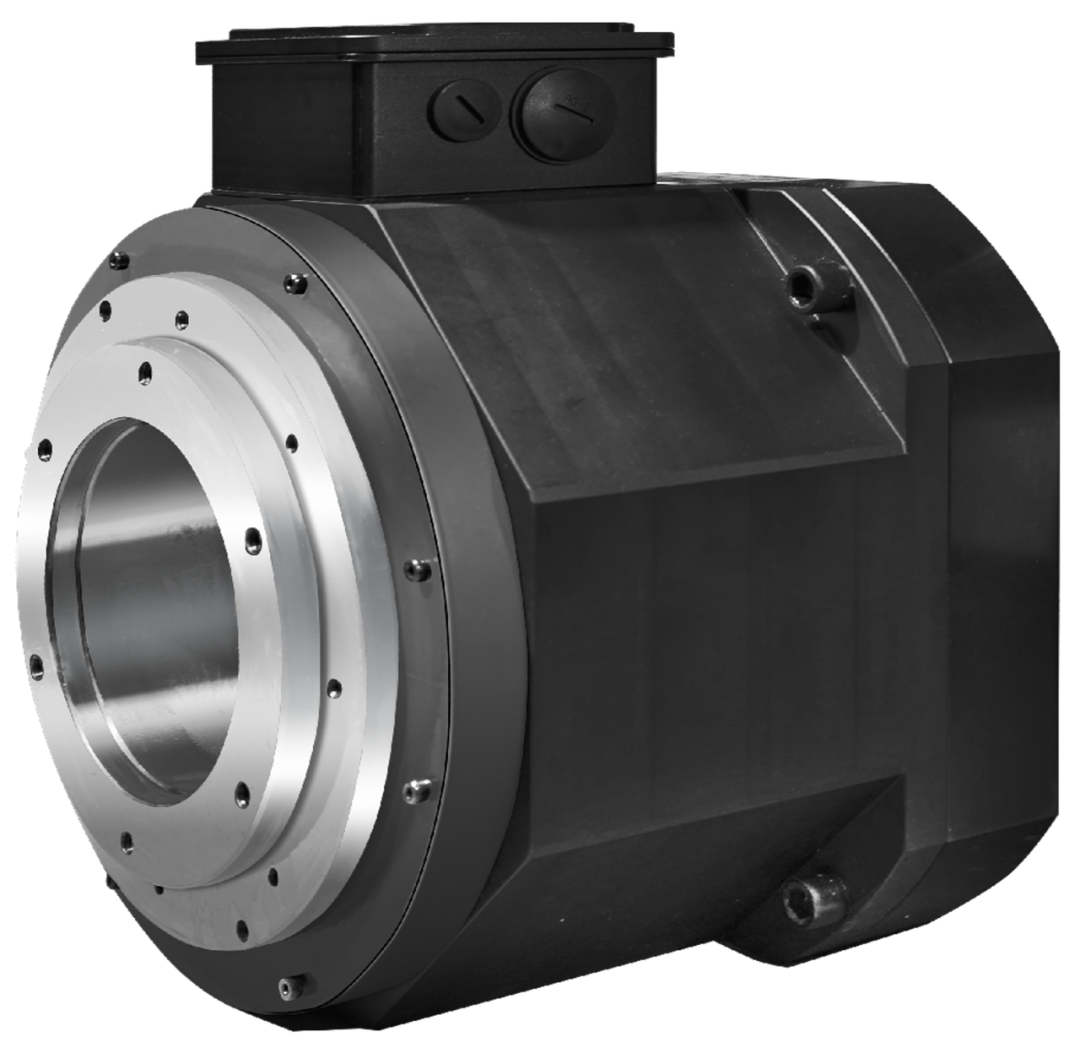

DZTH系列后置式电主轴电动机 | 助推生产的高效新动力
电机组成
Motor Composition

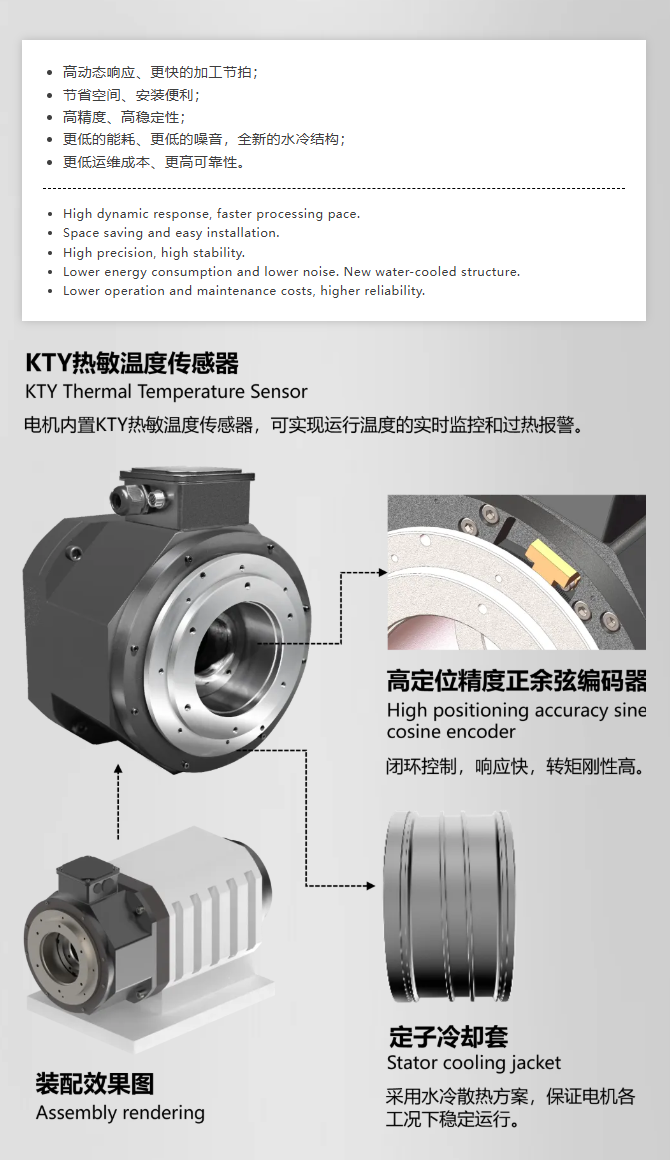

定子
Stator

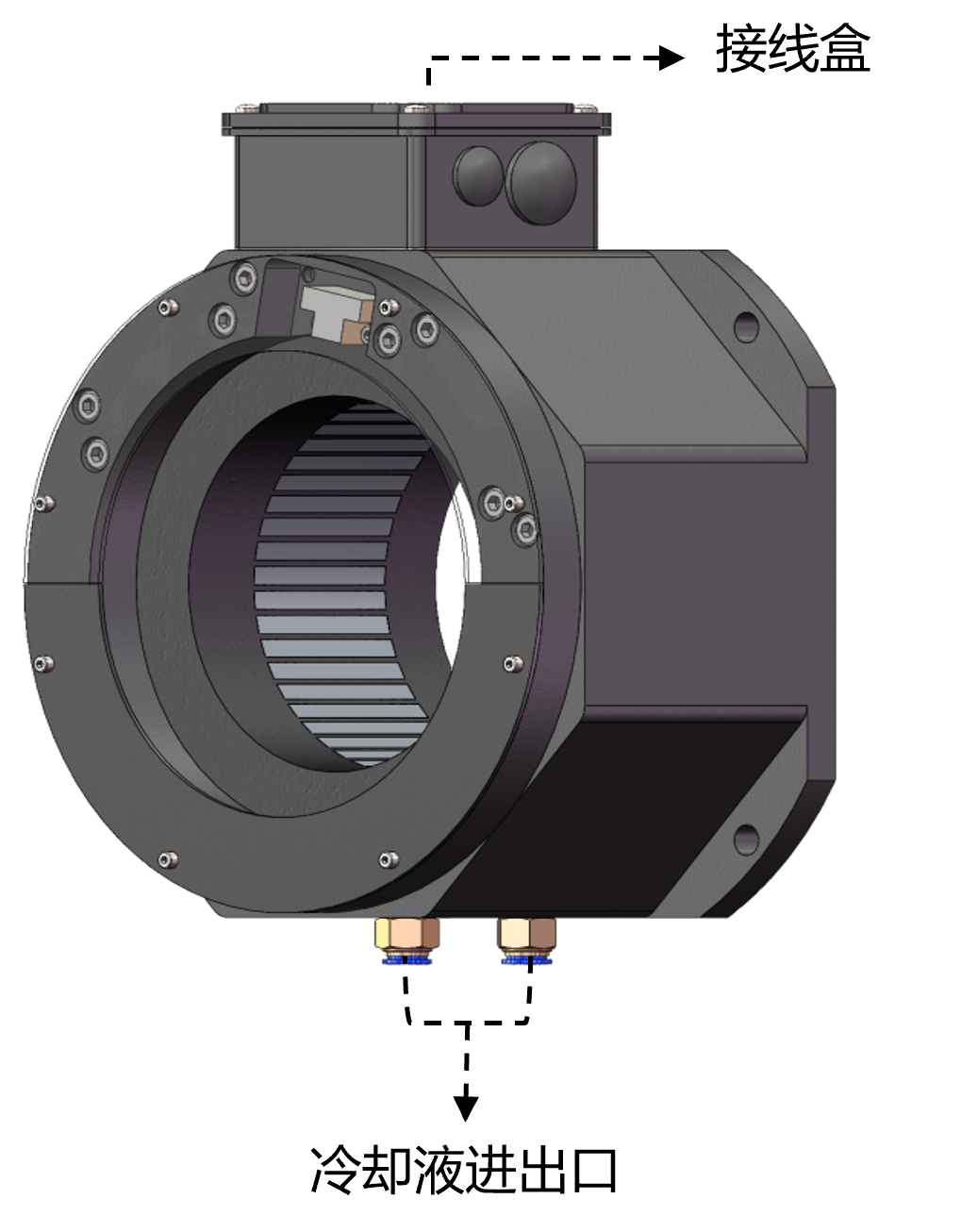

主要由电机绕组、测温元件、磁感应编码器、冷却水套、接线盒、外壳组成。

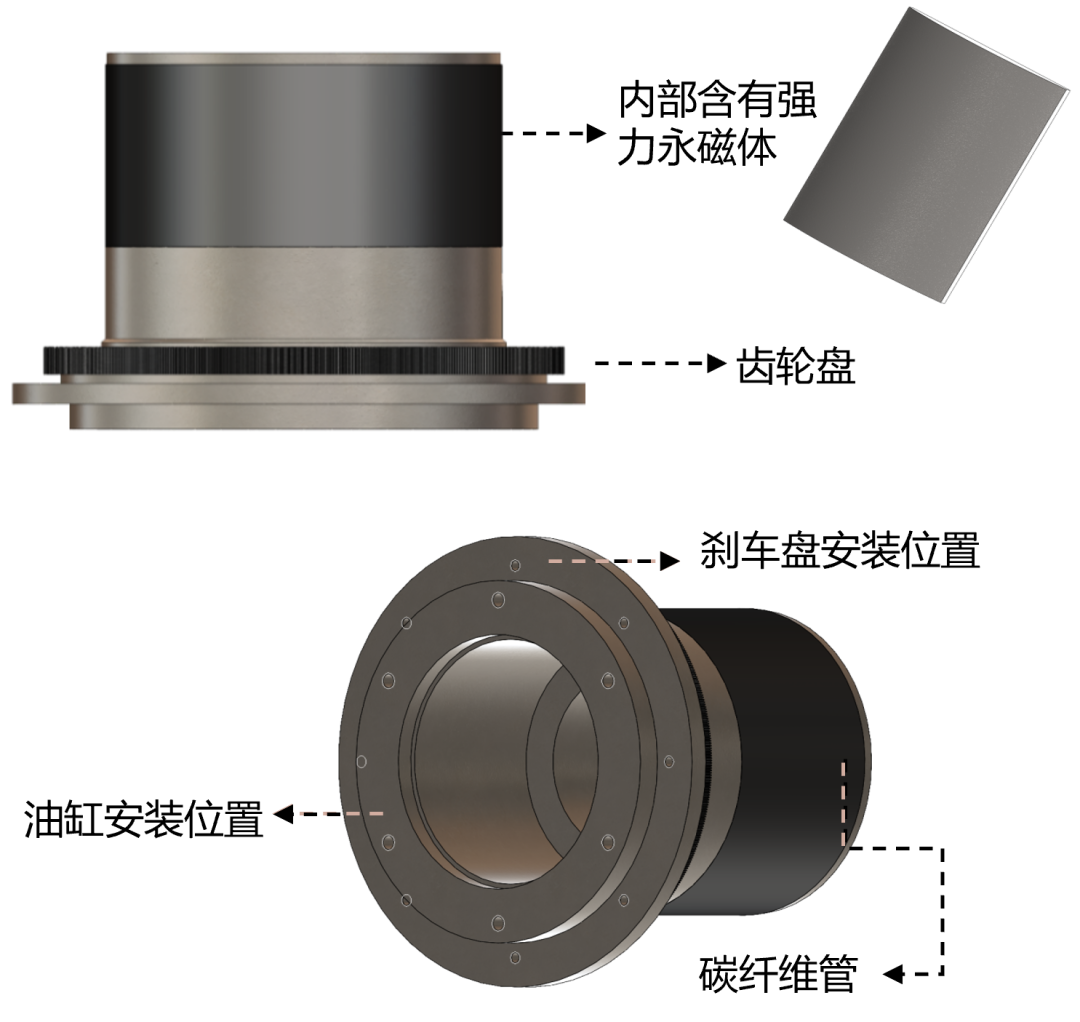

转子
Rotor
主要由转轴、永磁体、齿轮盘及碳纤维管等组成。

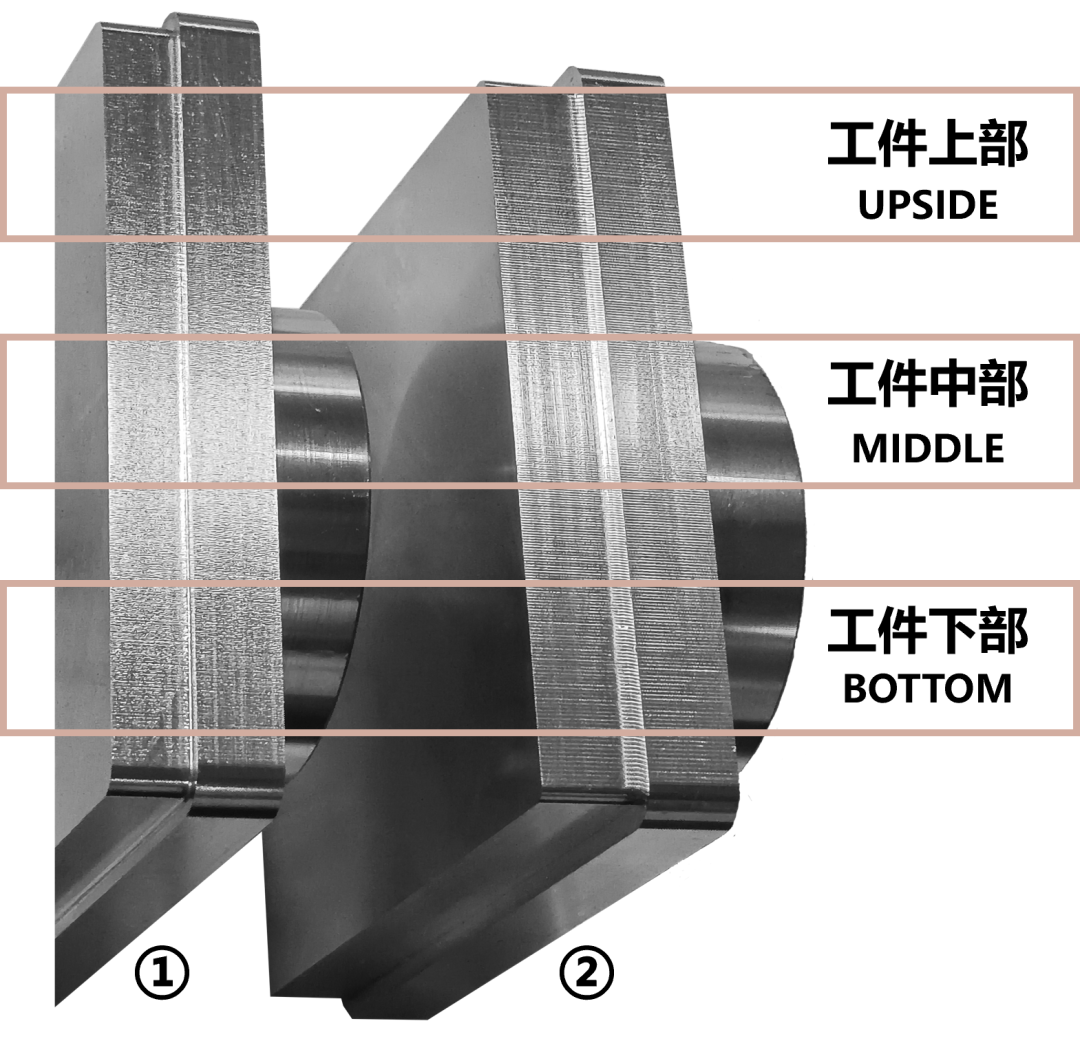

应用展示：边长160mm四方铣削纹路效果
材料：6063铝合金
工艺：
铣削刀具Ф10平铣刀
刀具转速S4000
铣削速度F400mm/min
精铣量0.1mm
①后置主轴电机机床加工件
rear mounted electric spindle motor- machine tool
②皮带传动机械主轴机床加工件
Belt drive mechanical spindle motor- machine tool
工件上部
①号件纹路均匀细腻
②号件纹路粗糙
UPSIDE
①Uniform and fine grain
②Rough grain pattern
工件中部
两件均较好，但①号件面更平整。
MIDDLE
Both are good,But ① is more flat.
工件下部
①号件纹路均匀细腻
②号件纹路粗糙
BOTTOM
①Uniform and fine grain
②Rough grain pattern
后置主轴电机机床铣削效果整体优于同机型皮带传动机械主轴机床
The milling effect of rear-mounted spindle motor machine tool is better than that of the same model of belt drive mechanical spindle machine tool.
应用展示：CZ轴联动铣削弧面纹路效果
材料：6063铝合金
工艺：
铣削刀具Ф4铣刀
刀具转速S4000
铣削速度 F200mm/min
- 后置主轴电机机床加工件 -
rear mounted electric spindle motor- machine tool

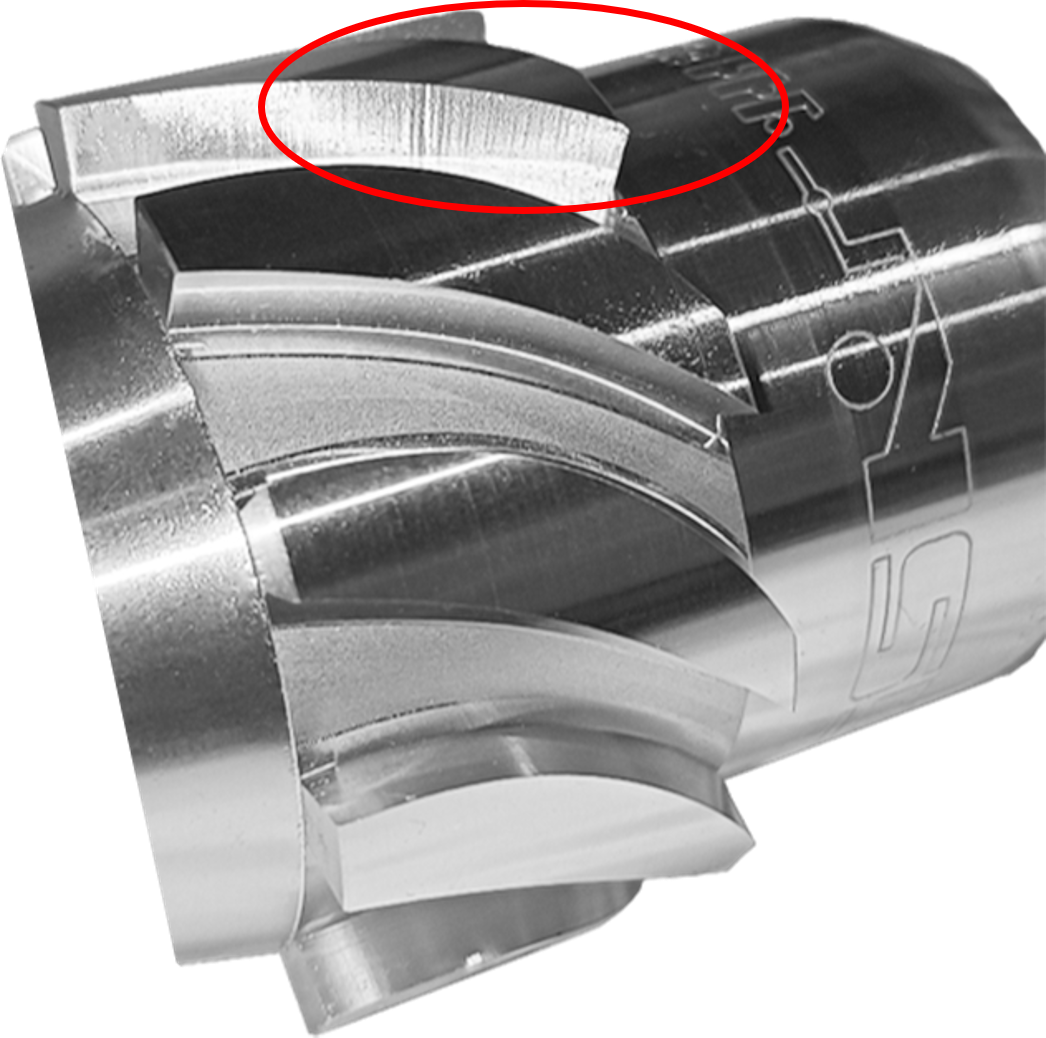

铣削面纹路较均匀，跳线轻微。
The milled surface has uniform texture, and the jumper is slight.
- 皮带传动机械主轴机床加工件 -
Belt drive mechanical spindle motor- machine tool

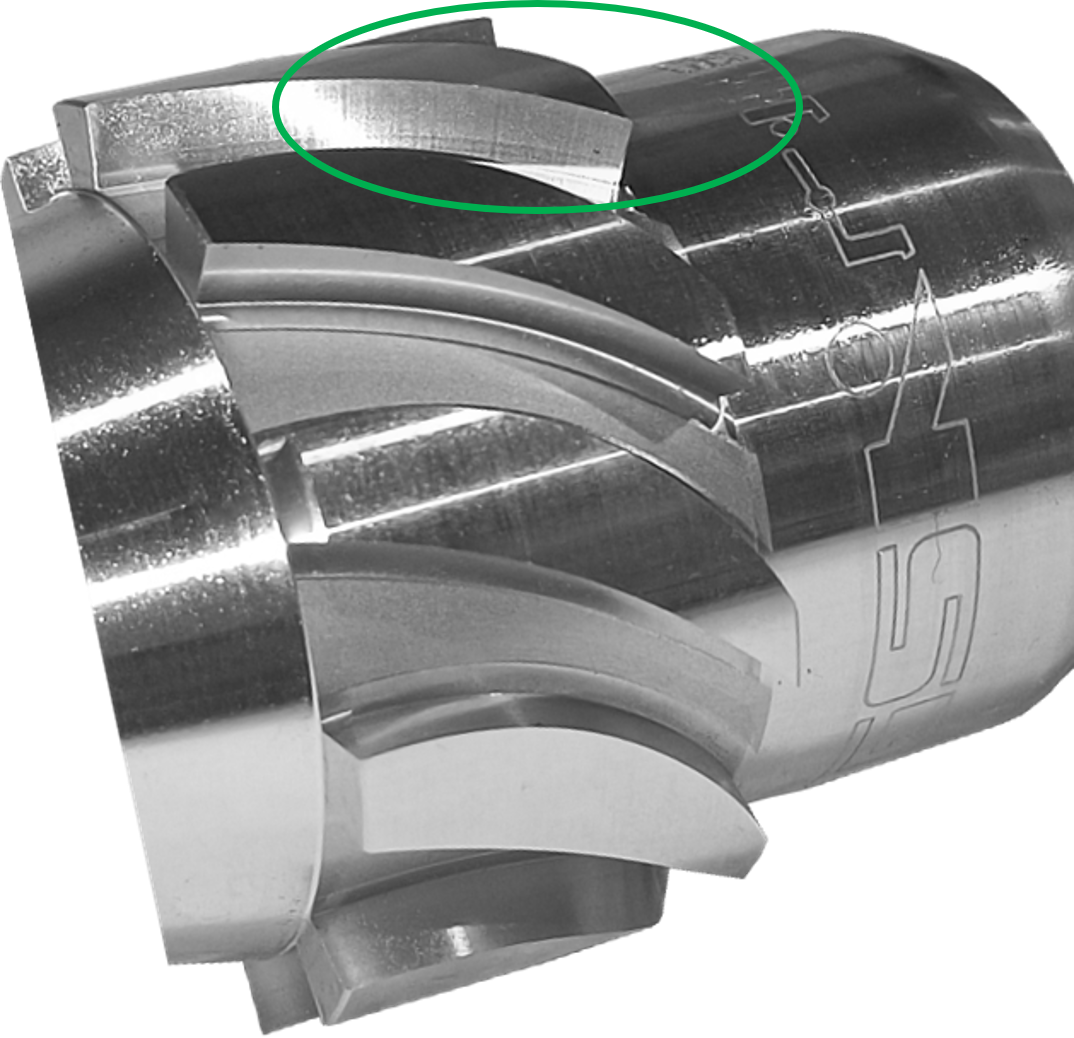

铣削面纹路存在突跳，且明显。
Sudden jump in milling surface texture and obvious.
后置主轴电机机床铣削效果优于皮带传动机械主轴机床
The milling effect of rear-mounted spindle motor machine tool is better than that of belt drive mechanical spindle machine tool

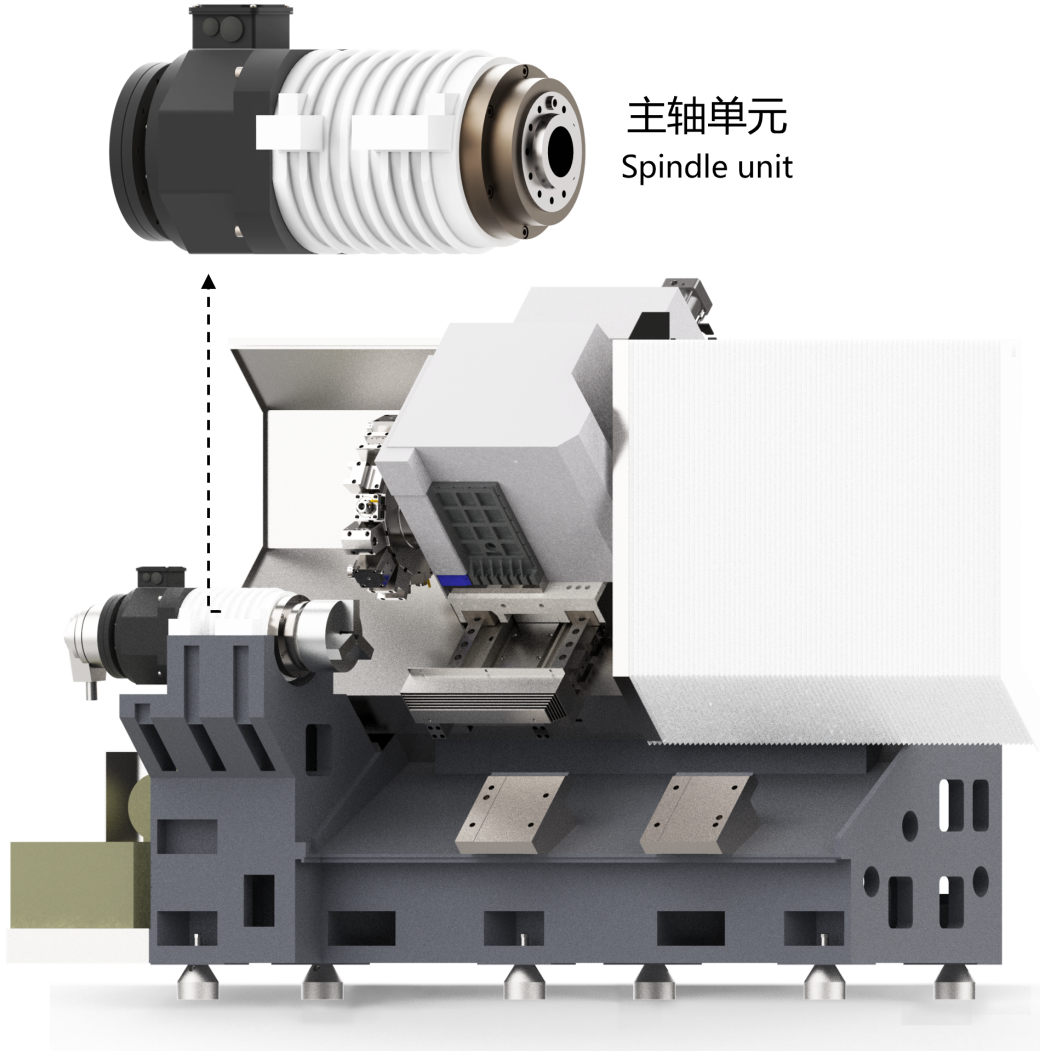

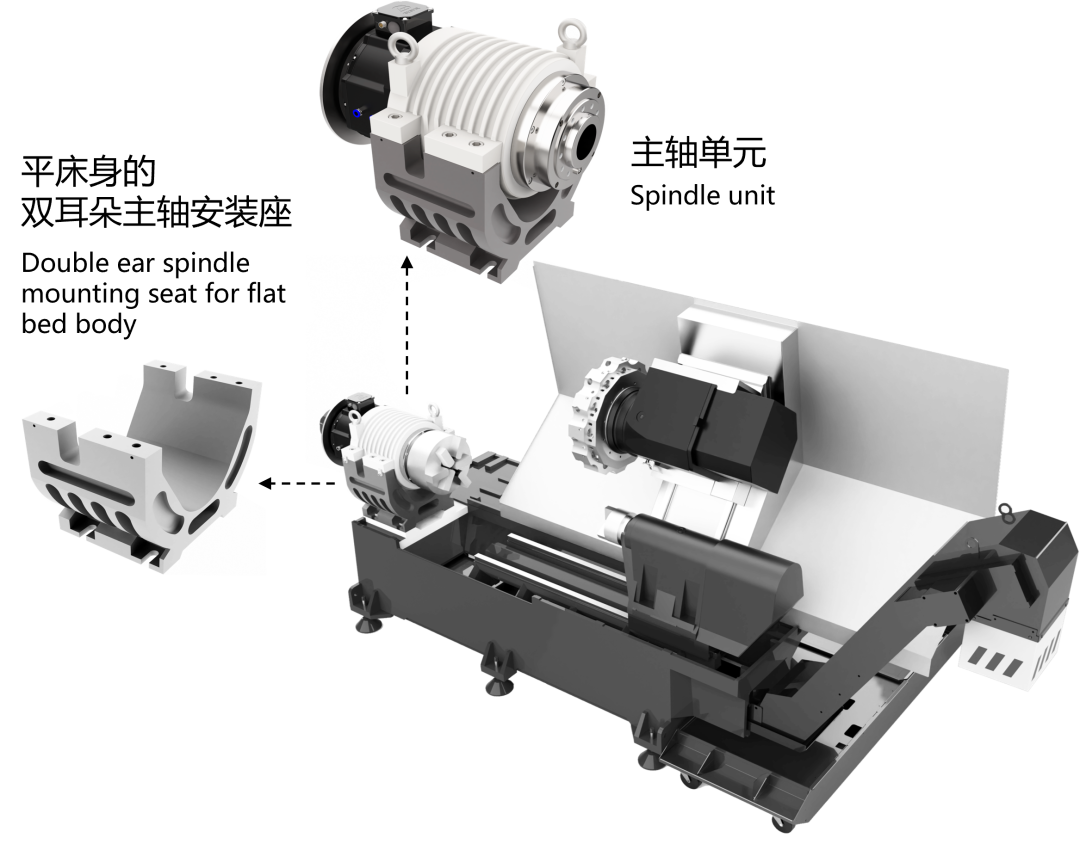

卧式斜床身车床主轴安装示例
Example of Spindle Installation for Horizontal Inclined Bed Lathe

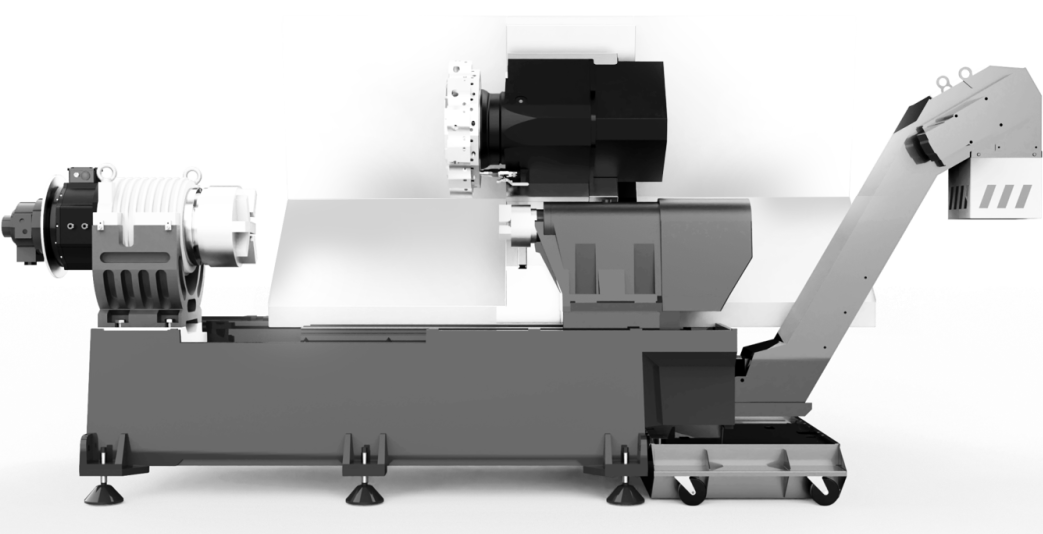

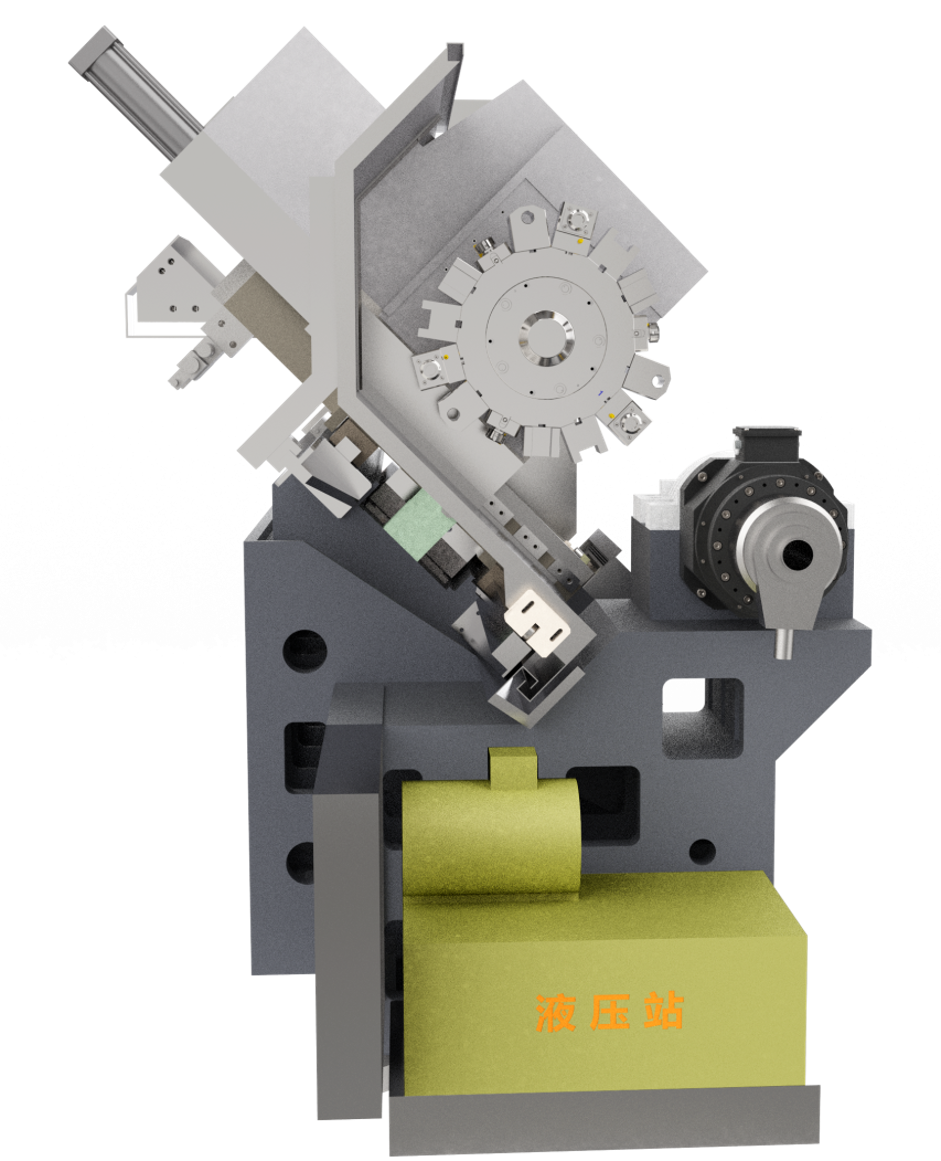

斜床身机床正视图
Front view of inclined bed machine tool

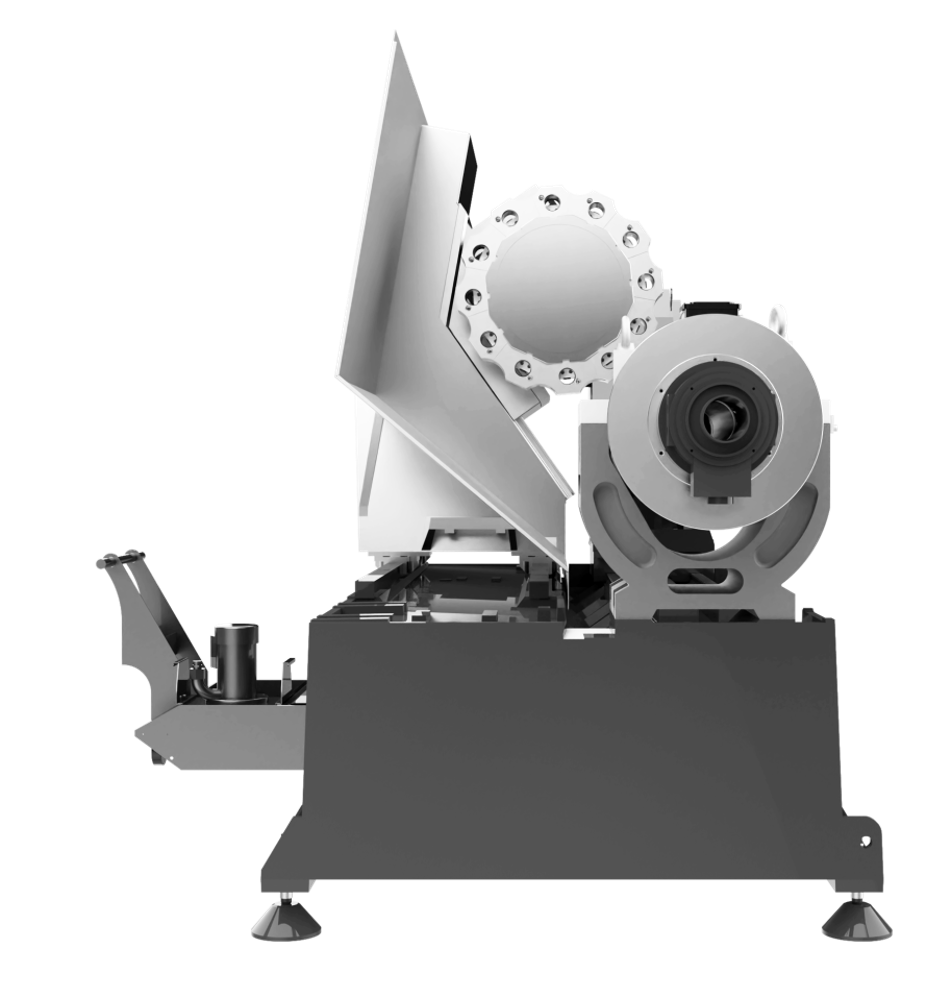

斜床身机床左视图
Left view of inclined bed machine tool
卧式平床身车床主轴安装示例
Example of Spindle Installation for Horizontal Bed Lathe

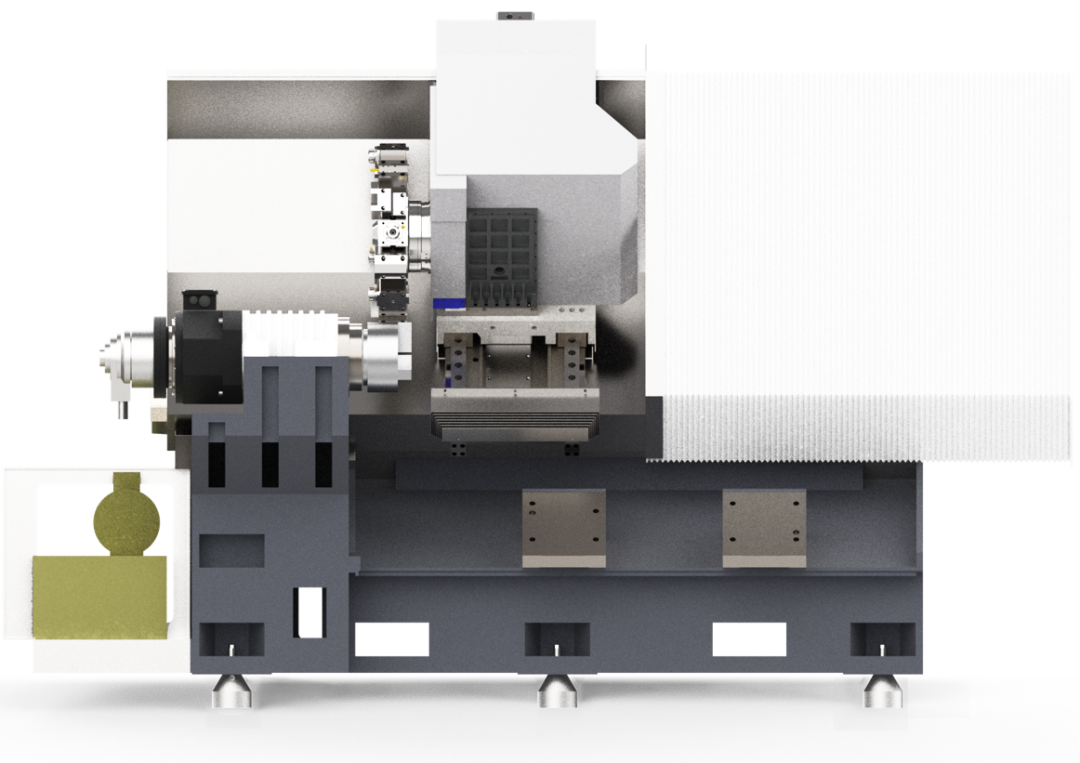

平床身机床正视图
Front view of flat bed machine tool
平床身机床左视图
Left view of flat bed machine tool

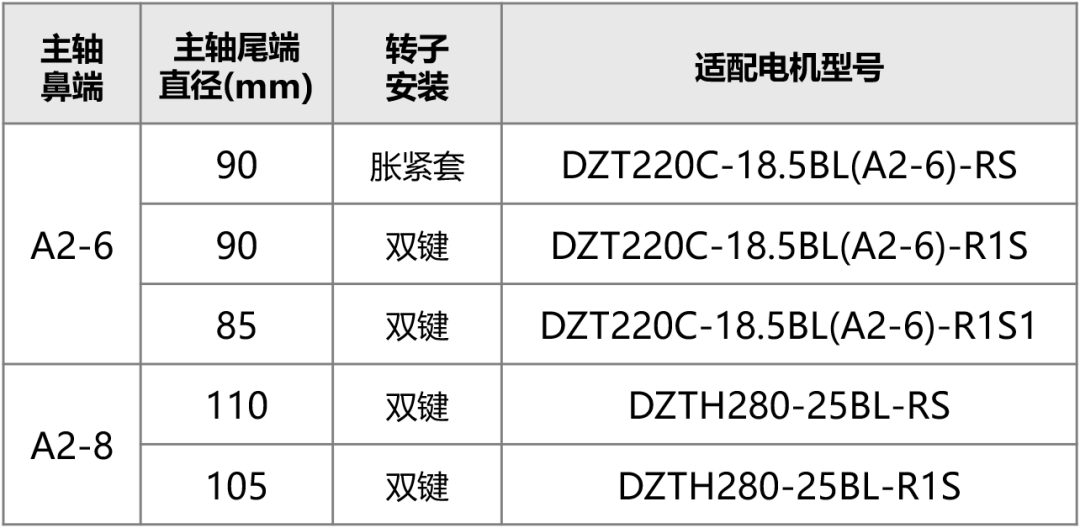

电机选型
Motor Selection
