01-LM系列3D面阵工业相机

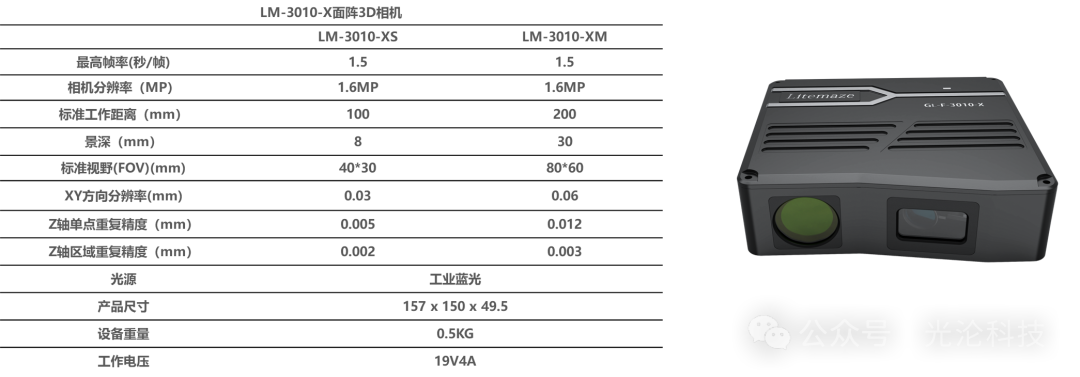

LM-3010-X面阵3D相机

• 基于相位法成像原理，高精度3D 算法，实时输出高帧率、微米级精度的点云数据、深度图和RGB图数据。

• 适用于3C\电路板\半导体\精密器件在线&离线检测；非接触式、高精度3D测量。

• 体积小、精度高、拍摄速度快。

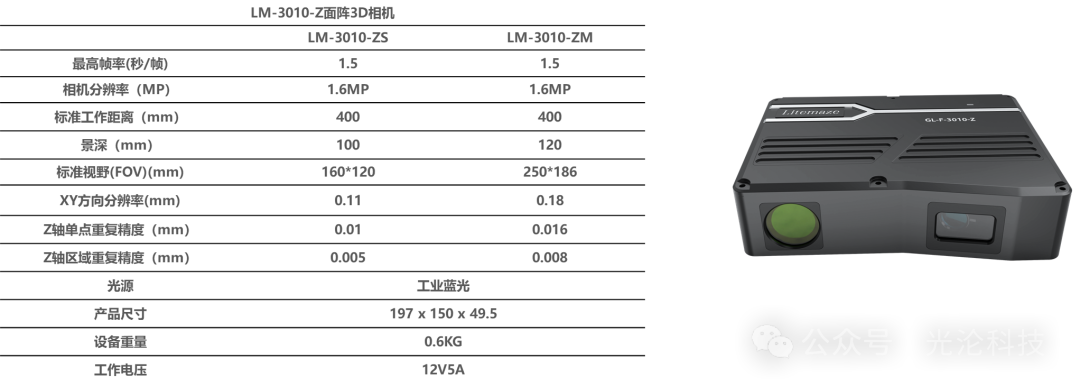

LM-3010-Z面阵3D相机

• 基于相位法成像原理，高精度3D 算法，实时输出高帧率、微米级精度的点云数据、深度图和RGB图数据。

• 适用于3C\电路板\家电在线&离线检测；非接触式、高精度3D测量；高精度三维扫描。

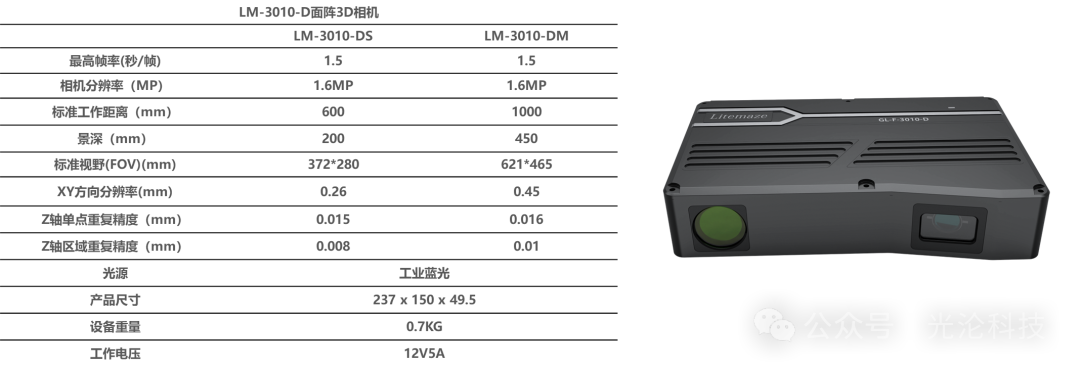

LM-3010-D面阵3D相机

• 基于相位法成像原理，高精度3D 算法，实时输出高帧率、微米级精度的点云数据、深度图和RGB图数据。

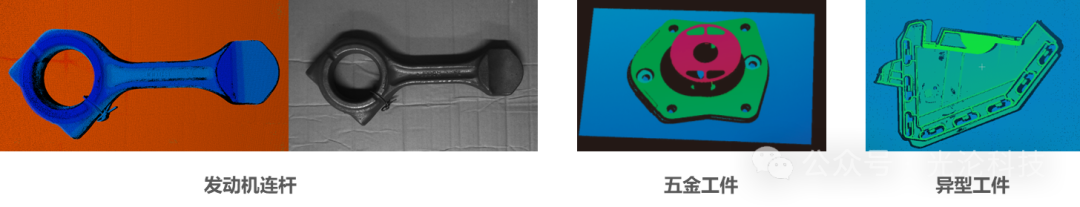

• 适用于五金加工离线&在线检测；非接触式、高精度3D测量；机械臂高精度定位引导；






  ---










  ---

  ---

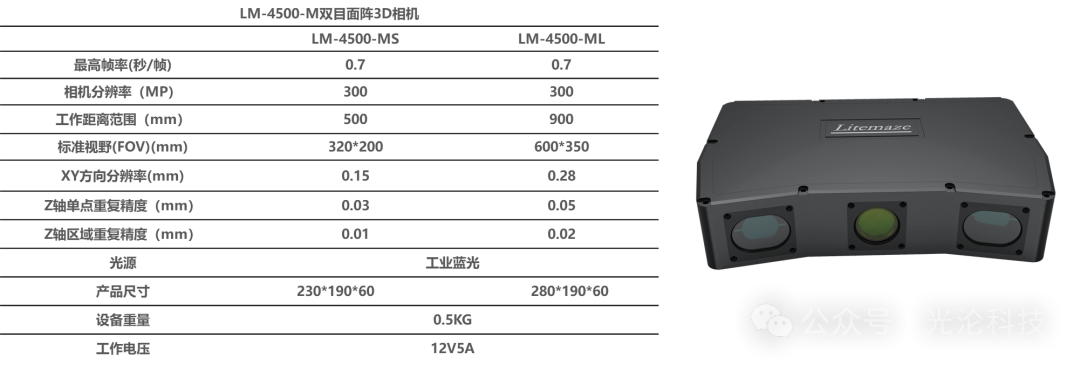

LM-4500-M面阵双目3D相机

• 基于相位法原理成像，高精度3D 算法，实时输出高帧率、微米级精度的点云数据、深度图和RGB图数据。

• 适用于3C、锂电、PCB 等行业中的在线、非接触式、高精度3D 测量应用场景，机械臂高精度定位引导。

• 双目成像，抗高反，抗干扰，稳定性好。

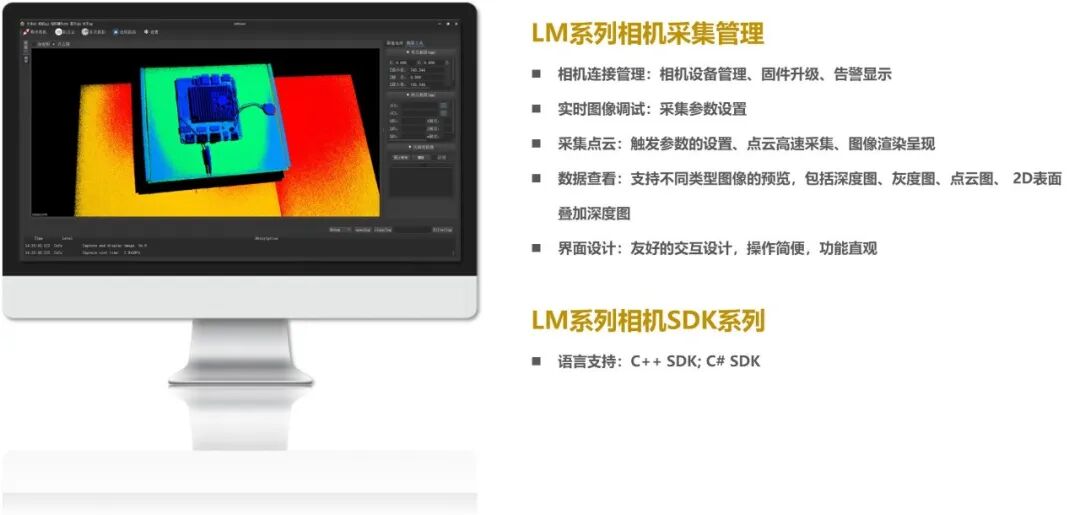

03-LM-3DVISION相机客户端

• 专为LM系列相机开发的客户端程序，支持实时预览、参数配置、标定、数据保存、升级固件等功能。

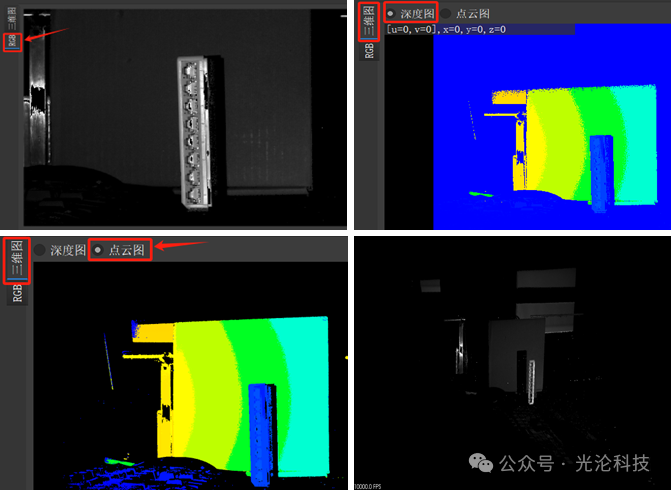

• 预览图像类型可选深度图、灰度图、点云图、 2D表面叠加深度图。




提供多种图像浏览形式：RGB图像查看/深度图像查看/点云图像查看/2D表面叠加深度图查看

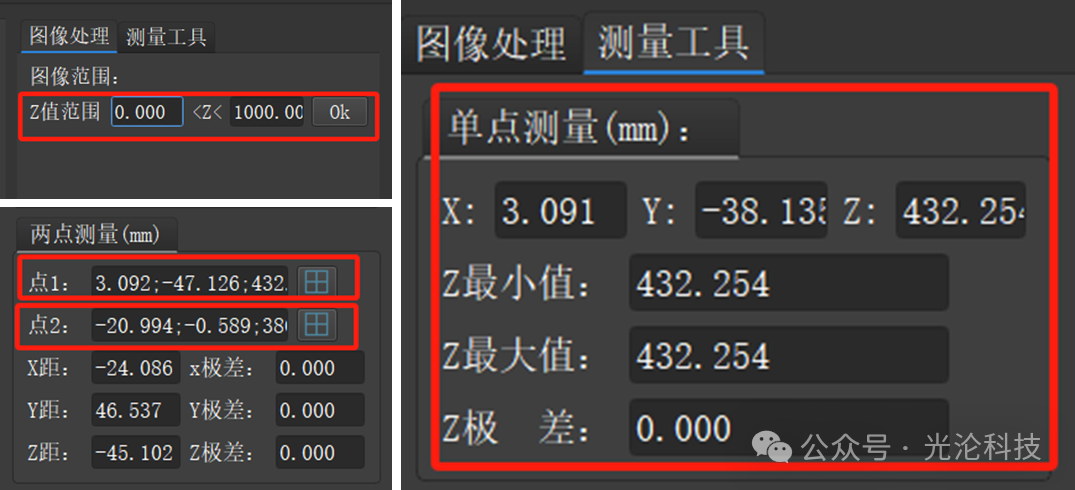

提供测量及图像处理工具：图像处理、单点测量、两点测量、平面度/共面度测量

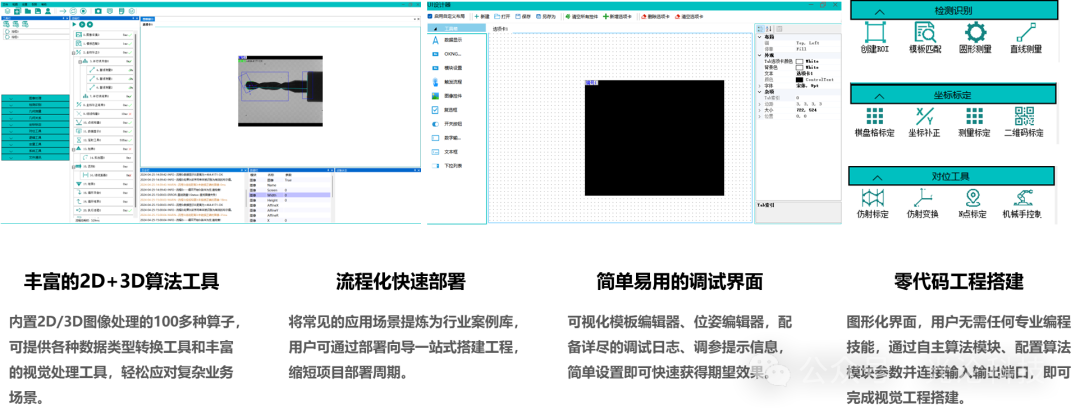

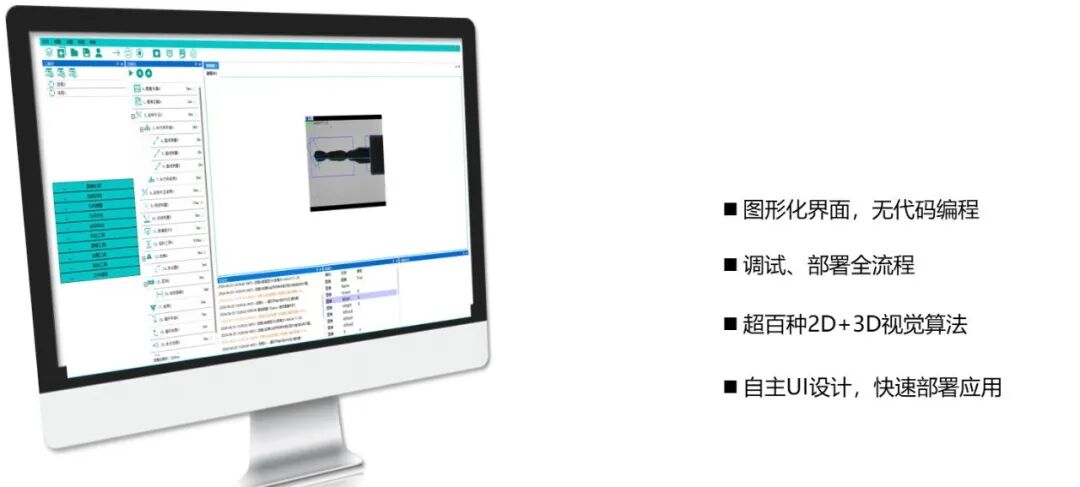

04-LM-VM视觉应用设计平台

• LM-VM视觉应用设计平台是专门为3D高精度定位、测量、缺陷检测设计开发的平台级软件

• 图形化交互、流程式编辑和可视化配置的框架特性，为用户提供功能丰富、操作便捷的软件方案设计平台。

• 开放式软件功能布局，实现2D、3D 两类解决方案+N 个算法功能模块组合，对工业自动化领域多个行业3D解决方案的落地提供了强有力支撑。

• 提供多案例教学示例，可作为职业教育和再继续教育软件培训平台。




05-典型应用案例

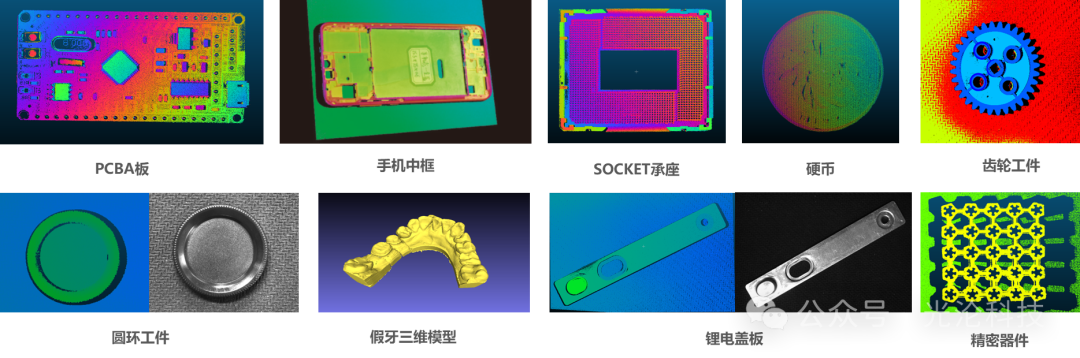

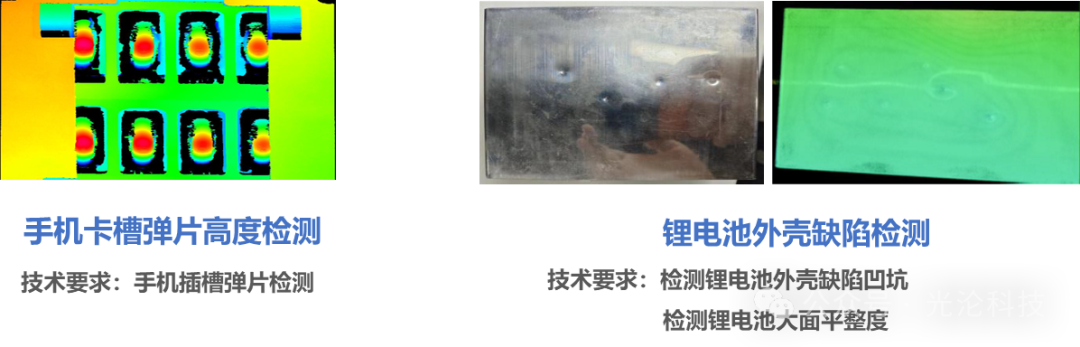

• 智能教育/半导体/汽车电子/3D电子/锂电行业/汽配行业/精密器件/机器人应用

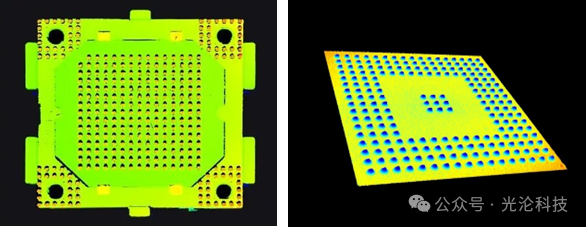

半导体：BGA检测，技术要求：需要测量锡球的正位度（XO\YO\RO）、共面度（CO）、高度（LH）、球径（WI）

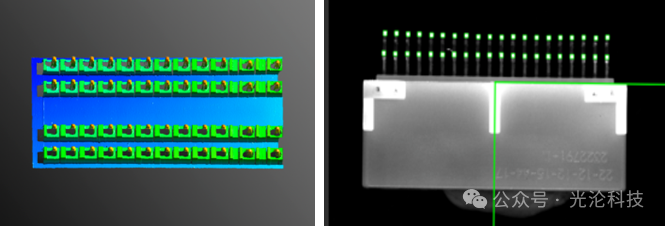

汽车电子：汽车连接器2D+3D检测，技术要求：PCB面和Mating面pin针高度和位置度的检测

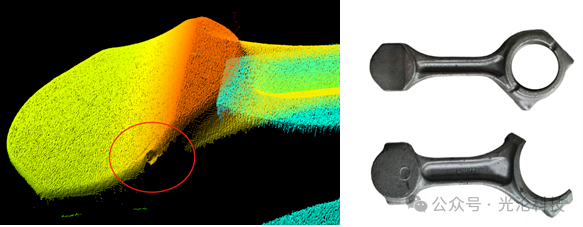

铸造加工：发动机连杆缺陷检测，技术要求：检测发动机连杆铸造磕碰划伤等缺陷。检测标准：磕碰划伤深度＞0.2mm
