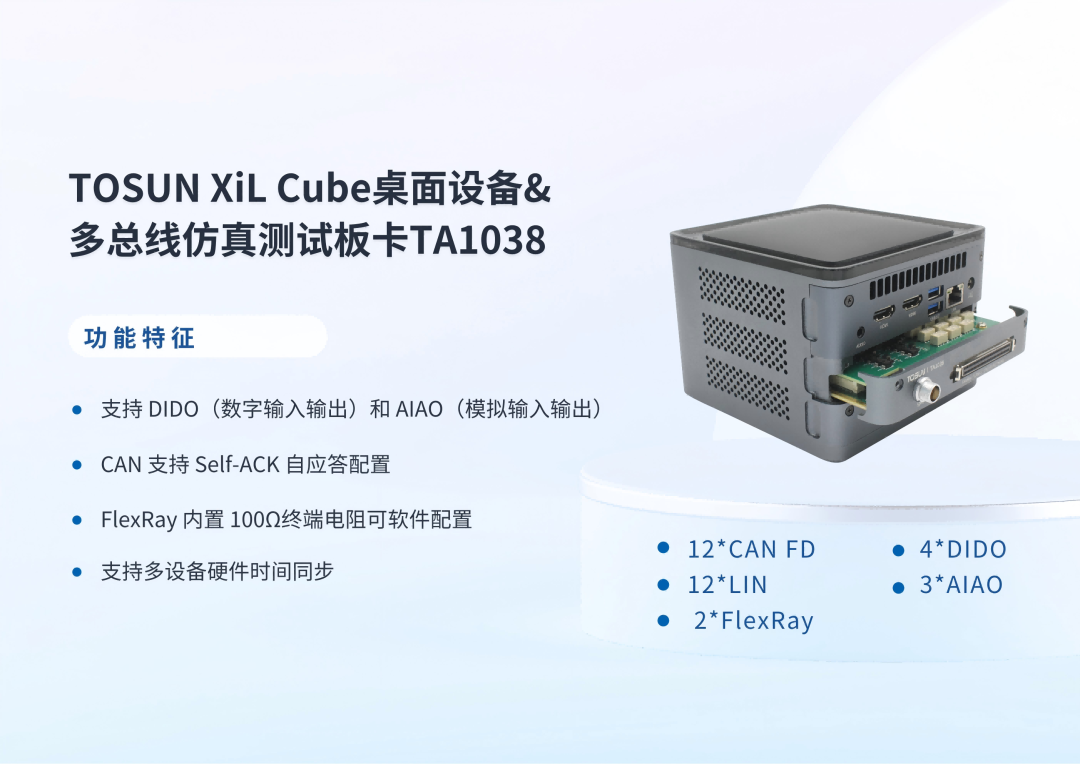

新品发布 | TOSUN XiL Cube桌面设备及TA1038多总线仿真测试板卡正式发布
新品发布 New products release 随着车载网络架构日益复杂，工业控制系统对实时性和可靠性的要求不断提升。为应对多总线系统协同开发与测试的行业痛点，同星智能全新推出TOSUN XiL Cube桌面设备及TA1038多总线仿真测试板卡，专为汽车电子和工业控制领域设计，集多总线于一体，为复杂系统的通讯测试与仿真提供了高集成度、高性能的理想工具解决方案。 视频介绍 TOSUN同星 4 TOSUN XiL Cube 产品简介 同星实时仿真测试桌面主机（TOSUN XiL Cube）是一款多功能仿真测试设备，包含了 CAN/CANFD 总线，LIN 总线以及FlexRay 总线。其中 12 路 CAN/CANFD，在 CAN 协议下波特率 125Kbps-1Mbps 可调，CANFD 协议下最大支持 8Mbps；12 路 LIN 主从节点可软件配置，支持 0-20Kbps 波特率；2 路 FlexRay采用双线冗余方式进行数据传输，提供了极低的时延和灵活的带宽分配机制，支持多种数据类型和丰富的拓扑结构。 TA1038 产品简介 TA1038是一款与同星实时仿真测试桌面主机TOSUN XiL Cube配套的多总线仿真测试模块。它通过PCIe接口连接，提供12路CANFD、12路LIN和2路FlexRay的强大总线接口能力。CANFD速率最高达8Mbps，LIN支持主从灵活配置，FlexRay具备双线冗余和极低时延。 配合功能强大的 TSMaster 软件，支持加载 DBC，LDF，XML，ARXML 等格式数据库文件，可以很方便地监控、分析、仿真各类总线数据，也支持 UDS 诊断、ECU 刷写、CCP/XCP 标定等功能。 功能特征 ● us（微秒）级硬件报文时间戳，满足高阶需求； ● Windows 实时系统支持； ● Ethercat 扩展支持； ● 12 路 CAN/CANFD，12 路 LIN，2 路 FlexRay； ● 支持 DIDO（数字输入输出）和 AIAO（模拟输入输出）； ● CAN 通道波特率 125Kbps-1Mbps 可调，CANFD 最大支持 8Mbps； ● LIN 总线主从节点可软件配置； ● CAN 内置 120 欧终端电阻可软件配置； ● CAN 支持 Self-ACK 自应答配置； ● FlexRay 内置 100Ω终端电阻可软件配置； ● 具有辅助通讯控制器，冷启动时无须添加额外节点； ● 支持多设备硬件时间同步； ● 提供基于 API 接口的示例工程，便于二次开发； TA1038 技术参数 基本参数 通道 12 * CAN FD 12 * LIN 2 * FlexRay 4 * DIDO 3 * AIAO PC 端接口 PCIe 接口 通讯端接口 SCSI 68Pin 接口转分线盒 驱动 Windows 系统免驱设计 缓存 硬件缓存，确保不丢帧 CAN 支持 CAN2.0A、B 协议，符合ISO11898-1 规范， 波特率 125Kbps—1Mbps CAN FD 支持 ISO 和非 ISO 标准的 CAN FD，波特率 125Kbps-8Mbps LIN 支持 LIN1.3 和 2.x，波特率 0-20Kbps FlexRay FlexRay channel（A and B） 冷启动 支持 时间戳精度 1us，硬件报文时间戳，满足高阶需求 CAN 终端电阻 内置 120 欧终端电阻可软件配置 FlexRay 终端电阻 内置 100 欧终端电阻可软件配置 隔离 CAN/FlexRay 通道 DC2500V 隔离 DIDO DI：0-40V Vref:0-3.3V， 阈值范围:VAH=(330+499*Vref)/1098; Val=0.455*Vref DO：低电平 0V，高电平 5V/12V（不支持带负载使用） AIAO AI：0-39V AO：0-30V 尺寸 约 128*122.6*22mm 重量 约 174.3g（无包装） TOSUN XiL Cube 硬件参数 CPU 11th Gen Intel Core i7-1165G7 内存 16G 硬盘 256G（SSD） 操作系统 Windows 11 供电 电源适配器供电（19V 4.74A） 尺寸 约 128.2*128.2*96.1mm 重量 约 1103g（含 TA1038 模块） 电气参数 更多型号测试板卡即将发布...敬请期待！ SAMPLE 申请试用 如您想了解更多同星硬件产品，可填写申请表单，我们会尽快与您联系。 关注我们 点击关注 TOSUN同星公众号 视频号搜索 @TOSUN同星 点击关注 TSMaster公众号 点击关注 同星B站账号 抖音搜索 @TOSUN同星 点击关注 同星CSDN账号
