干衣机的起源可追溯至19世纪末，早期主要借助热空气流动带走水分来加快衣物干燥，而后逐渐实现民用普及，并集成定时和温控等功能。进入21世纪，热泵技术的引入显著提升了干衣机的能效水平，其能耗仅为传统电热式的三分之一。同时可将工作温度精确维持在40-60℃的低温区间，相较于冷凝式系统，更能避免高温对衣物的损伤。

在热泵式干衣机中的变频系统中，通常包括对桶电机、风机及压缩机的控制和驱动，并搭配主动式单相功率因数校正PFC，这对硬件算力和软件架构都提出了较高要求。而MCU主控芯片作为干衣机变频技术中的核心部分，承担着精准控制的关键任务，并朝着高效节能的趋势发展。

晶丰明源&凌鸥创芯联合推出的LKS32MC45x系列高性能MCU产品，采用192MHz的Arm Cortex-M4内核，依托丰富的外设资源，可搭载性能稳定的电机&压缩机控制算法与成熟的PFC算法，适配主流家用、商用热泵干衣机等应用场景，为用户提供性能优异、资源整合度高的系统解决方案。

• 采用192MHz Arm Cortex-M4 内核

• 40K RAM + 256K Flash

• 3×14bit 高速ADC + 内置OPA

• 支持UART/SPI/I²C/CAN等通信协议，系统扩展性强

• ±1% 高精度RC时钟，增强控制时序一致性

• 卓越抗静电（ESD）与群脉冲（EFT）能力

• 家用、商用干衣机压缩机应用

• 家用、商用干衣机三合一方案应用（压缩机+电机/风机+PFC）

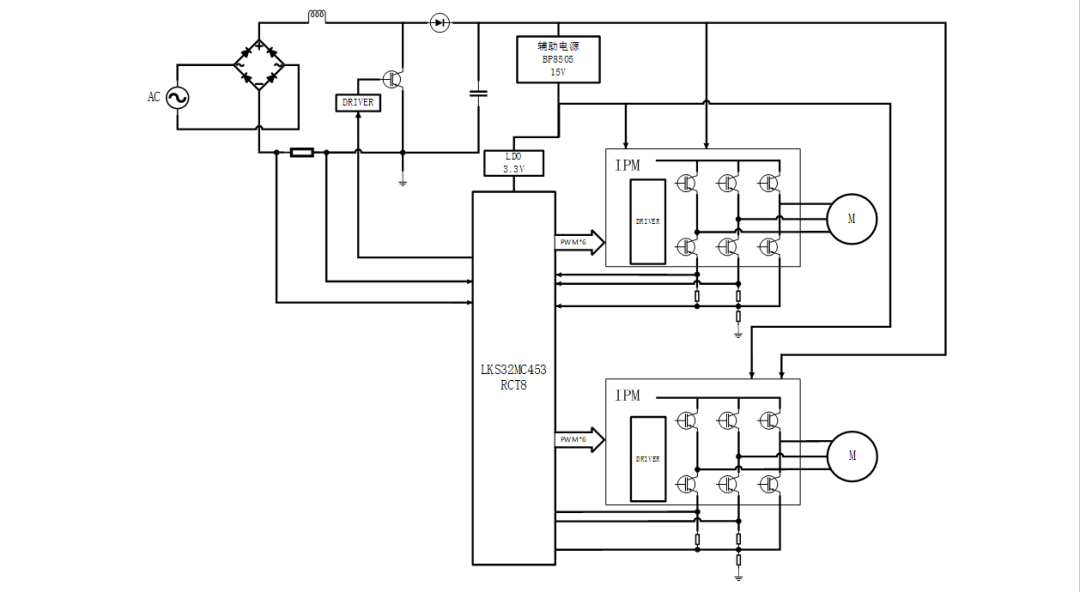

干衣机三合一应用方案

干衣机三合一（压缩机+电机/风机+PFC）驱动方案采用LKS32MC0453RCT8作为主控芯片。该芯片基于32位ARM Cortex-M4内核，主频高达192MHz，配备256kB Flash及40kB RAM， 支持2.2-3.6V单电源供电。其模拟模块集成14位高精度ADC，可同步采样3路信号，并支持多达18通道输入与6路运算放大器。外设模块包含3路UART。该产品可支持最大功率达2000W，实现双电机控制与单相功率因数PFC驱动，支持正弦波无感FOC与数字PFC功能，并具备压缩机单电阻/双电阻电流采样能力。

• 高度集成：支持3路ADC同步采样，内置6路运算放大器与2组独立PWM模块，可输出16路带独立死区控制的PWM信号，单芯片兼容两路电机与一路PFC控制环路

• 性能优异：在大偏心负载低速运行时，具备优秀的电机观测器鲁棒性，带载功率因数（PF值）可达0.98以上

• 功能丰富：方案具备压缩机转矩自适应补偿能力，有效对热泵压缩机进行减震，同时兼容功率环控制与自动弱磁，采用分层软件架构，接口丰富，扩展灵活

• 故障保护：硬件过流、停机电压控制、缺相保护及堵转保护等功能

干衣机三合一方案技术优势

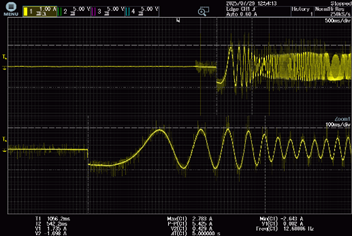

图2.左图为重载启动，右图为低桶速大偏心运行强鲁棒性

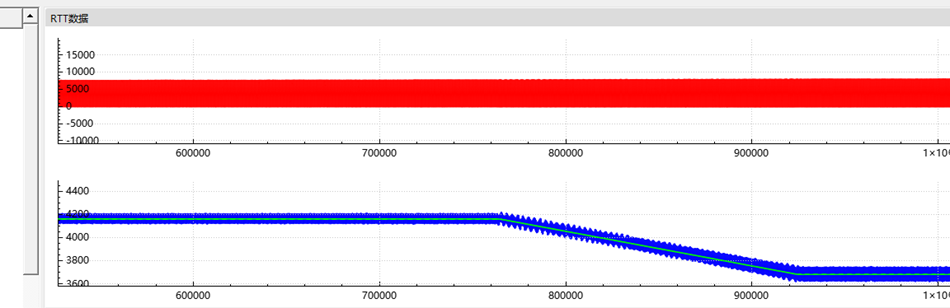

图3. 压缩机降速稳定

丰富的可选功能

压缩机转矩补偿对比

01

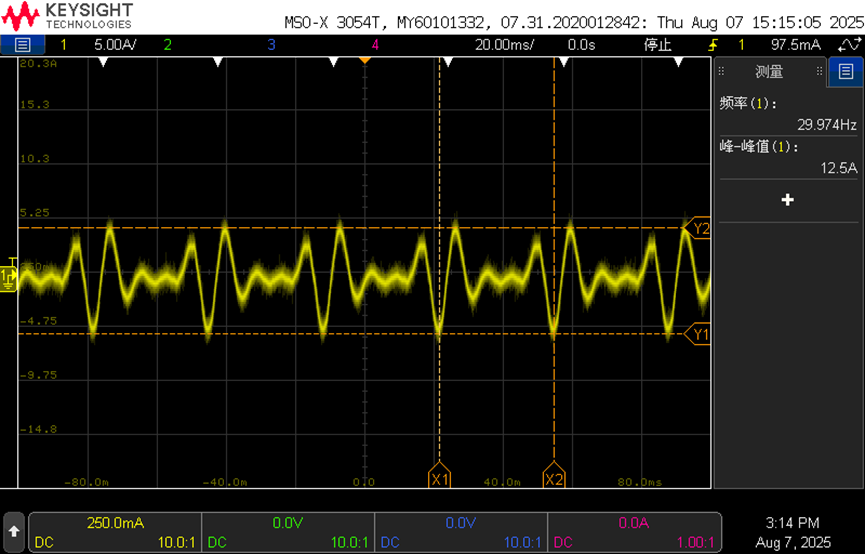

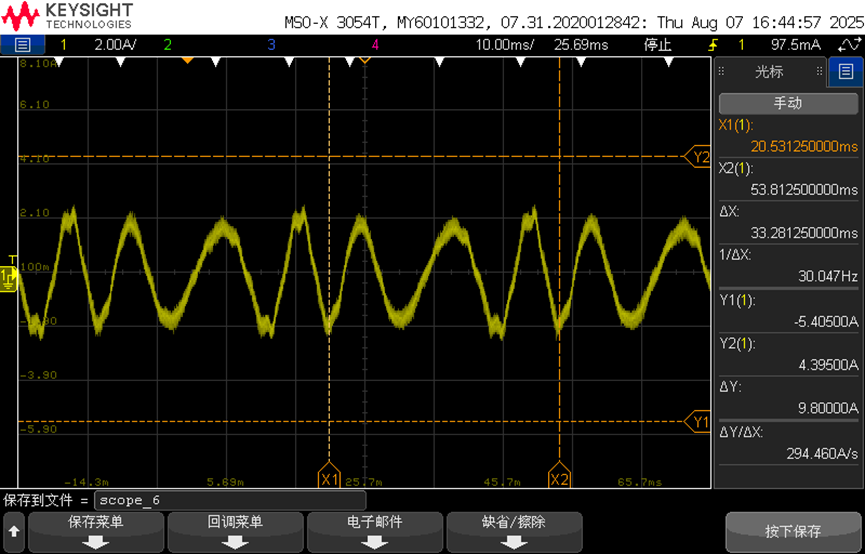

图4. 左图未添加转矩补偿，右图为添加了转矩补偿

PFC功率因数校正

02

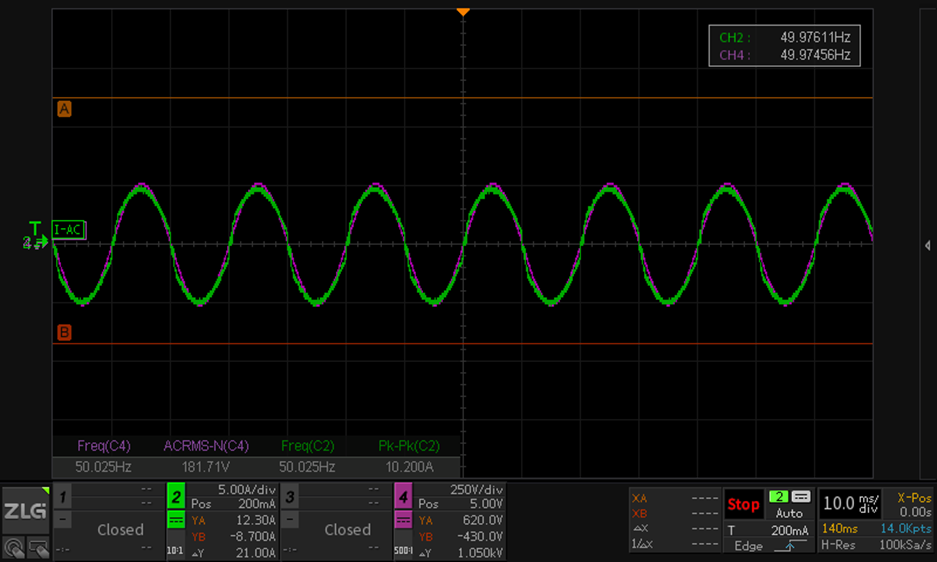

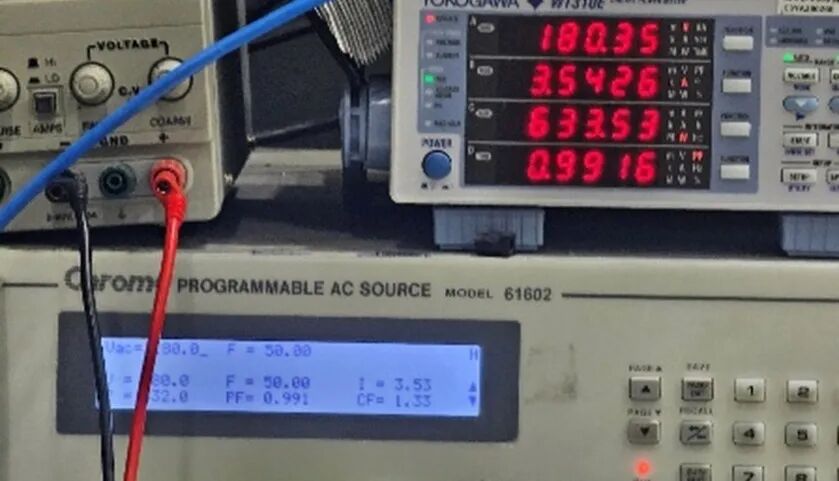

图5.左图为交流输入电流与交流输入电压，右图为PF值达到0.98以上

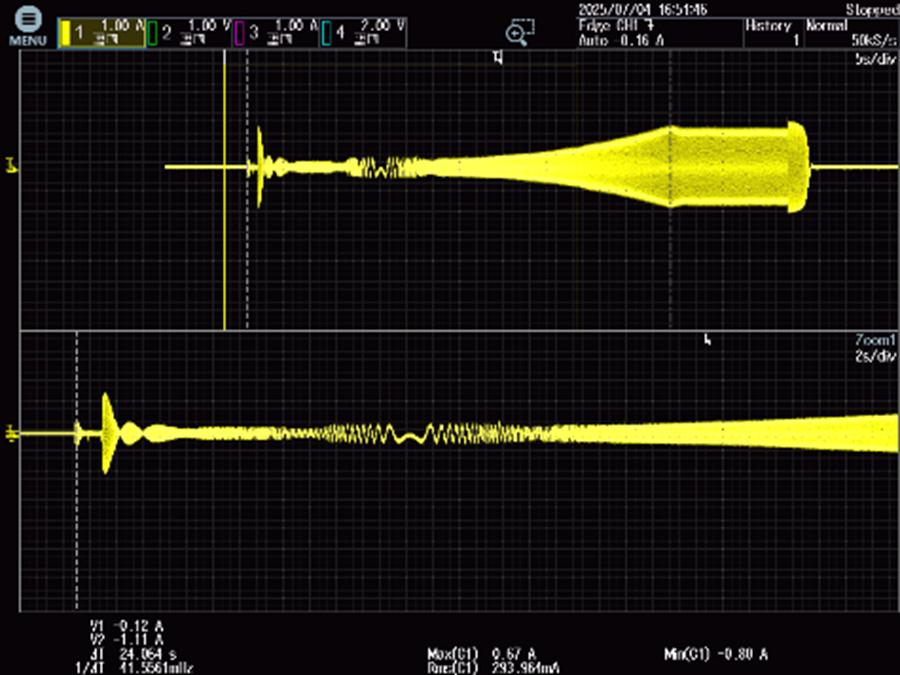

风机顺风启动

03

总结

凌鸥创芯&晶丰明源推出的LKS32MC45x系列MCU以其高性能、高集成度和高可靠性，为干衣机的高效节能与智能化控制提供了完善的解决方案。未来，随着技术的不断进步，它将继续推动干衣机行业向更节能、更智能的方向发展。
