R3003-3006 DNP 后信号去哪了？

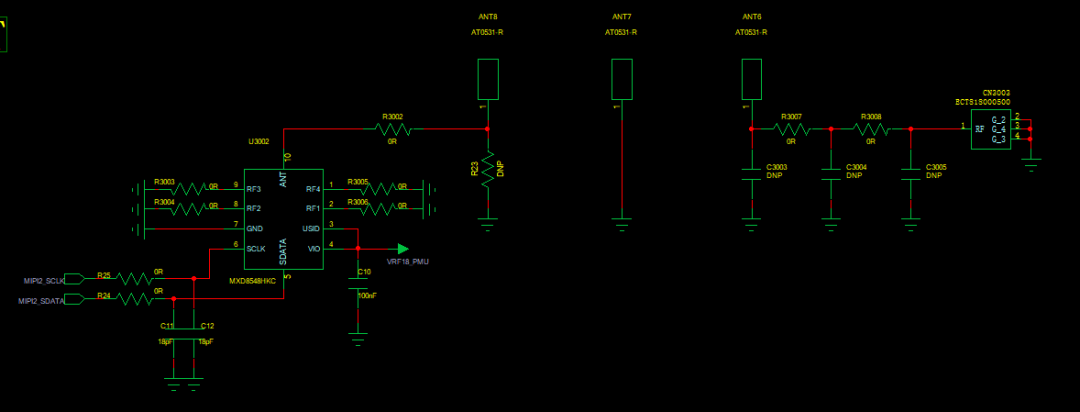

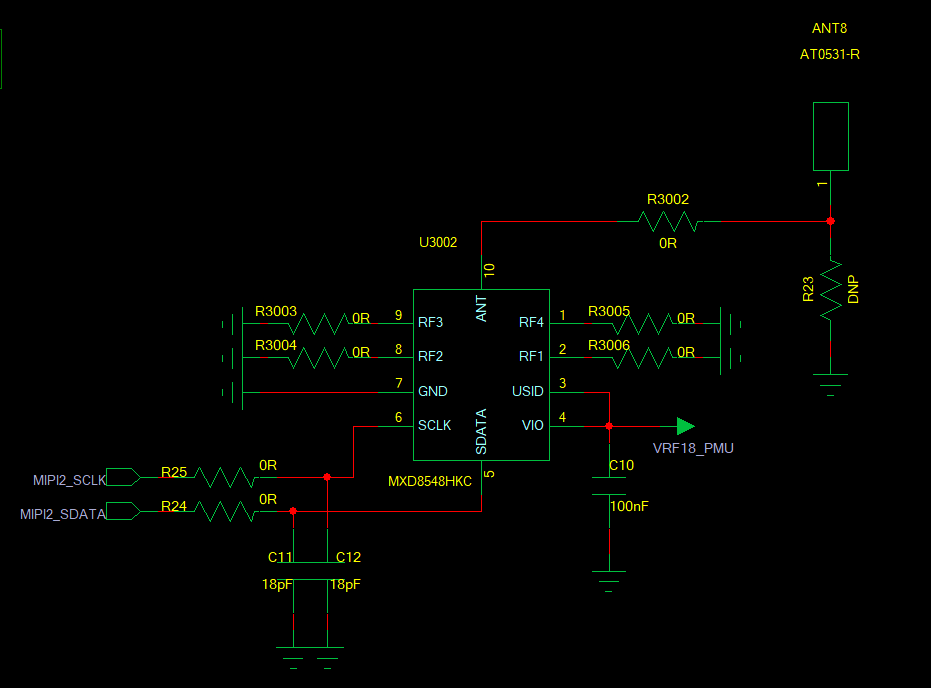

Q：谁能给描述一下 这个工作原理，R3003-3006 会根据需要DNP, 但是DNP后,ANT接RF1-4中任意几个后, 信号去哪了呢？没看懂射频跟我说 调完匹配后,R3003-3006 会根据需要DNP。
A：原理图错了，原理图画错了，射频口都接地了还怎么用。
A：而且很不专业，射频用0R拉到底，全反射RF1-4，至少要一路是工作的。
A：那原理图上0R是预留的，这个是调天线用的，R3003-3006可以理解为天线GND馈电点的匹配电路。
A：我认为这个原理图想表达的是ANT是公共端，RF1-4接不同频率的天线。
A：实际根据整机需要，通过软件配置去切换不通的对地电阻。
Q：对。
A：跟ant tuner原理类似，正常收发信号不会这样用，这是用在天线的GND馈电点上用于调节匹配。
A：但是这里面错误就是输入输出都画反了，天线口直接到地，没有这样画的，这样PCB直接把RF1-4默认到地了，而不会连接在ANT上。
A：你去搜antenna tuner的工作原理就好了。
Q：好的。
说是这个根据软件调接哪个BAND, 射频跟我说 调完匹配后,R3003-3006 会根据需要DNP, 你们两位说的 一个是天线馈电GND匹配,一个是 ANT是公共端，RF1-4接不同频率的天线; 哪个对呢？'说是这个根据软件调接哪个BAND, 射频跟我说 调完匹配后,R3003-3006 会根据需要DNP,' 怎么理解这句话？
那到底是 天线馈电GND匹配, 对? 还是 :一个是 ANT是公共端，RF1-4接不同频率的天线; 这个说法对?
A：原理图没错，天线下地用的。

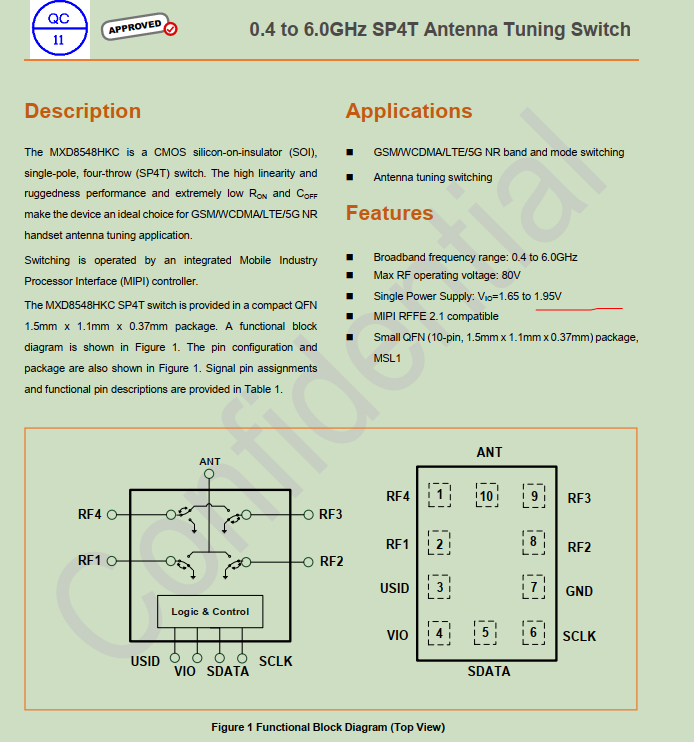

A：根据实际天线匹配调试的结果来定，这个到时候天线厂会输出给你们用料的，如果性能好，可能你这颗SP4T都可以DNP。
Q：恩。
A：天线GND匹配对。这个叫aperture tuner，用来根据不同频带改变天线某处接地的阻抗。
Q：'用来根据不同频带改变天线某处接地的阻抗' 请问怎么根据不同频段 不同BAND, 改变天线某处的接地阻抗? 是根据实际天线匹配调试后, R3003-3006接不同的电阻,电容,电感吗?
A：差不多。
Q：那就是射频校准软件程序 根据天线不同的BAND,比如 工作在B28时候,对应的阻抗应该是R3003=1UF,到时软件检测到 这个B28频段就这么切过去呗?这么理解对不？
A：差不多是这样，天线也是硬件。
Q：谢谢大神指点，也谢谢各位科班！
