TMP1782

是一款专门为汽车动态照明应用而设计的LED线性恒流驱动器，单颗芯片拥有16个通道，每通道额定电流高达 200mA，电流精度±5%，TMP1782可以支持16路PWM独立调光，每个通道都可以独立进行12位PWM调光和6位Analog调光，其中PWM调光频率可编程，最高可达到1kHz。

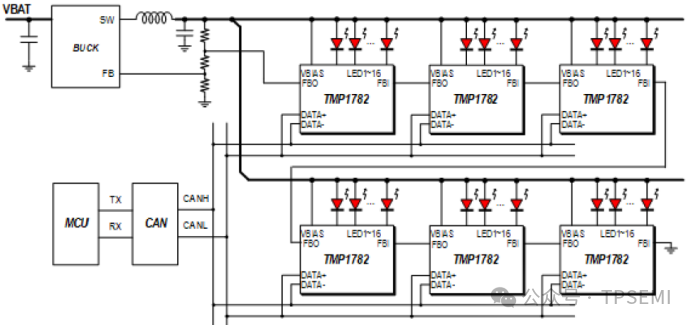

该器件支持稳健、高速的CAN差分接口，DATA+、DATA-引脚耐压达到了20V，波特率最大可支持2Mbit/s，可实现远距离跨 PCB板运行，在灯板端可省去外部的CAN收发器，从而优化系统BOM，单个CAN总线运行可以支持16 个 IC级联在一起，可创建 256 通道解决方案。

TMP1782

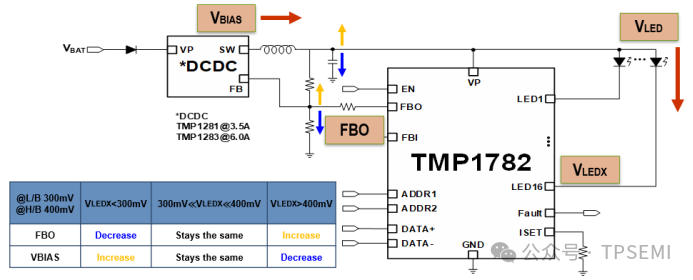

具有自适应反馈控制 (AFC) 功能，减少系统的热损耗，可最大限度地提高系统效率。其前端的降压稳压器的输出电压可实时调整，以使通道上的电压保持在寄存器设定的水平上，如200mA时净空电压300mV。

TMP1782

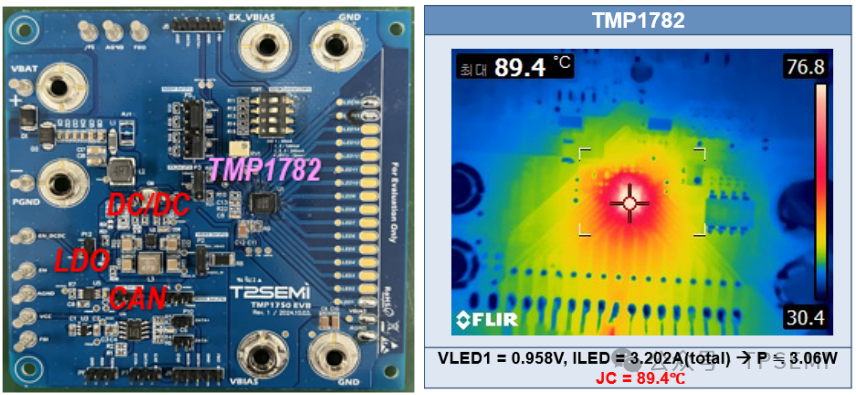

具有良好的温升表现，常温Ta= 25℃，Pd=3.04W，温升仅64.4℃。测试条件：Ta= 25℃，VP& EN = 6.5V, ISET = 200mA(3kΩ),  VLED1 ≒ 0.95V，TMP1782搭载在EVB上。

不同Pd之下的温升表现：

1.VLED1~16 = 0.625V, ILED = 3.2A，Pd=0.625V * 3.2A = 2.00W

2.VLED1~16 = 0.9375V, ILED = 3.2A，Pd=0.9375V * 3.2A = 3.00W

3.VLED1~16 = 1.25V, ILED = 3.2A，Pd=1.25V * 3.2A = 4.00W

TMP1782还采用展频(FSS) 功能，其LED 电流斜率和通道间输出相移都可进行数字配置，利用这些功能可以实现EMC/EMI的优化。

TMP1782具有丰富齐全的诊断保护功能，它具有LED 开路/短路检测，其中开路阈值可配置，按照系统要求选择不同的保护方案(打嗝模式或锁存模式)，另外还提供ISET 引脚开路/短路保护，以及过热预警、过温关断保护，一旦发生故障情况，故障指示器将拉低并设置相应的故障寄存器。

TMP1782内置可编程OTP，配合故障安全 (/FS) 指示器可实现灵活的失效安全Fail Safe模式配置，来帮助实现功能安全系统设计。

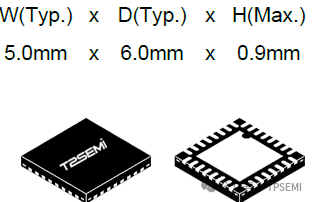

TMP1782 采用侧面镀锡的Wettable 32QFN(5mmx6mm)封装，并符合 AEC-Q100 Grade1 认证。
