高精度数控立式双端面磨床系列
发布者：宇环数控
时间：2025-09-05
收藏
已收藏
“数控双端面磨床加工精度高、表面光洁度好，适合高精密端面零件的批量加工。”
主要针对活塞环、气门垫圈、连杆、十字轴、阀片、拨叉、液压泵叶片、转子、定子、压缩机滑片、轴承内外套圈、车辆的刹车片、电子行业的磁环、磁钢片、石墨板、摆线齿轮等产品双面磨削。 |
C型磨削 上下砂轮固定夹角，工件盘旋转式送料，定量磨削加工 适合高效率，多规格品种加工 | 连续磨削 上下砂轮固定夹角，工件盘旋转一装夹多个工件，上砂轮进给式磨削加工 适合去除量大的薄型工件 |
摆动磨削 上下砂轮平行，工件盘摆动送料，上砂轮进给式磨削加工 适合有垂直度要求且去除量大的高厚工件 | 行星磨削 上下砂轮平行，工件盘自传+摆动送料，上砂轮进给式磨削加工 适合有垂直度要求且去除量大的高厚工件 |
双面磨工艺渐进式磨削方式
1.适用于各种异形、圆形的金属及非金属薄型零件，对上、下两平行端面进行强力高效的高精度磨削
2.四角支撑箱式调节结构
3.高刚性高精度磨头，滚珠双螺母消隙机构
4.固联式送料结构，圆柱滚子轴承+双推力角接触球轴承布局
5.修整臂往复运动，固结式+出口位置式修整结构
6.定制化HMI人机界面

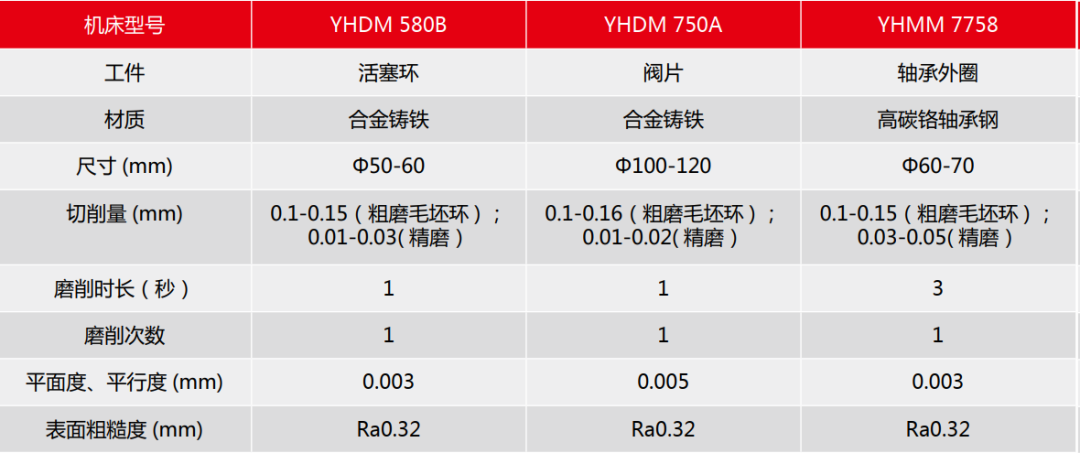

案例展示

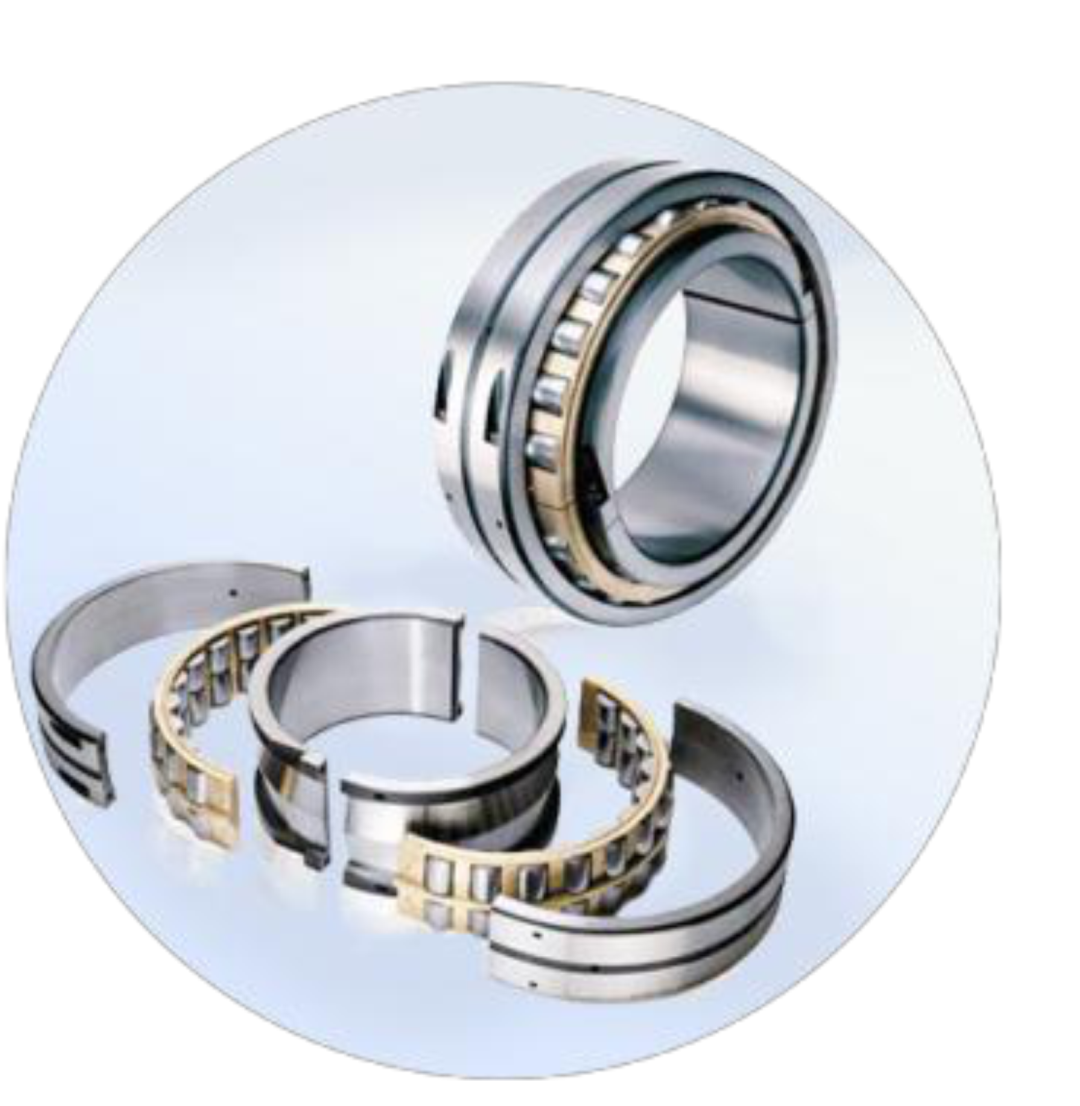

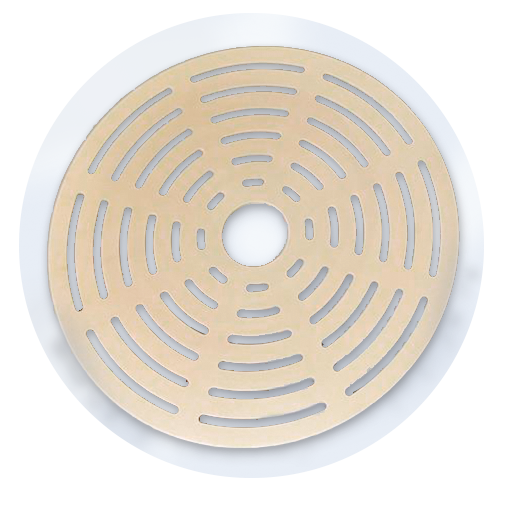

活塞环 | 阀片 | 轴承 |

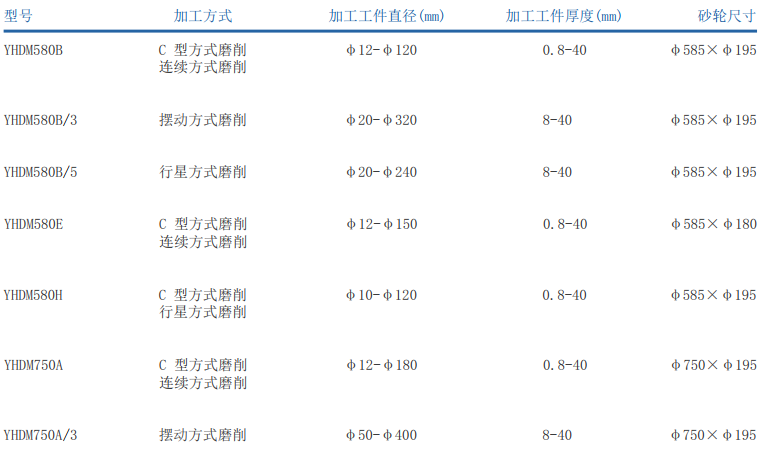

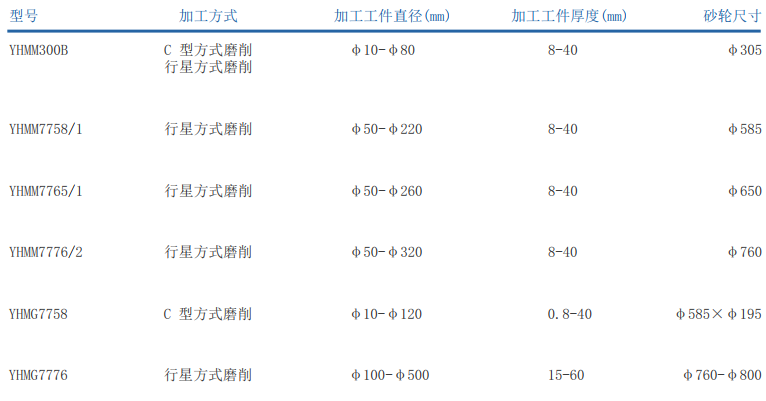

主要规格系列
