【小体积大能量】DIA58243 H桥电机驱动器以超小封装驭动40V/12A，重塑汽车电机智能未来！
DIA58243是一款专为汽车应用设计的 40V、12A H桥驱动器，集成了电流检测、诊断和保护功能，适用于有刷直流电机、螺线管及继电器等负载驱动。该芯片采用高功率工艺技术，提供出色的功率处理能力和热性能，同时支持 PWM、PH/EN 和独立半桥模式，可灵活适配不同应用场景。
主要应用 车身控制模块（BCM/ZCU）：如隐藏门把手、折叠后视镜、门锁等。 动力系统：发动机阀门控制、电子换挡器。 热管理器、空气悬架等 随着汽车电子向高集成度、智能化、功能安全方向发展，DIA58243凭借其高功率密度、低 EMI和丰富诊断功能，是未来智能车身控制与电机驱动的重要解决方案。
产品优势 超高集成度，节省空间 集成MOSFET、电荷泵和电流检测及调节，减少外部元件数量，降低BOM成本 3mm×4.5mm 超小QFN封装，适用于空间受限的汽车电子设计 完全独立的半桥控制， 灵活应对复杂驱动需求 DIA58243采用全独立半桥架构，允许用户对两个半桥进行完全独立的控制： 独立状态配置： 每个半桥均可单独设置为高侧开启（H）、低侧开启（L）或高阻态（HiZ），互不干扰。 例如：半桥A可配置为 PWM驱动（H/L切换），同时半桥B保持高阻态（HiZ）或静态输出（H/L）。 灵活驱动模式： 支持双半桥独立工作，可同时驱动两个不同的负载（如两个有刷电机或螺线管）。 也可组合为单全桥模式，驱动单个大电流负载（如高功率电机）。 容错能力增强： 若一个半桥因故障关闭（HiZ），另一半桥仍可继续运行，提升系统冗余性。 出色的热性能，保障高可靠性运行

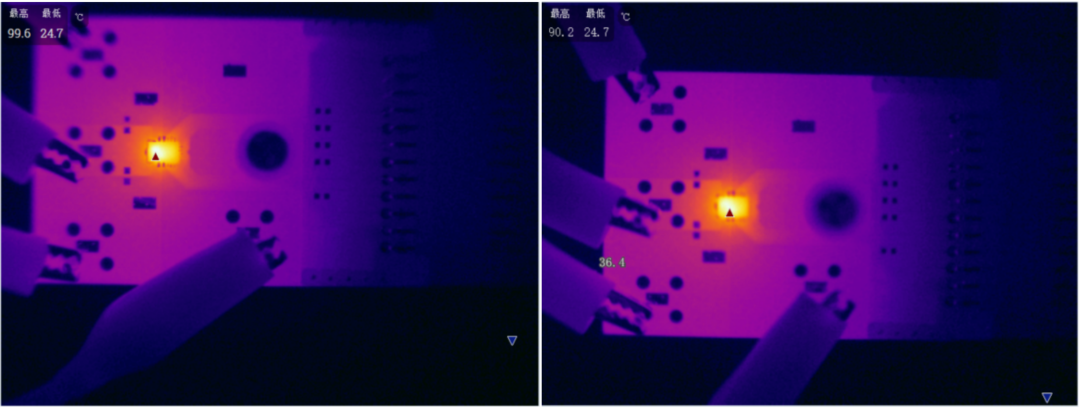

VM=13.5V,Iout=4A,持续工作30分钟（SR=000），其他同类产品 vs DIA58243

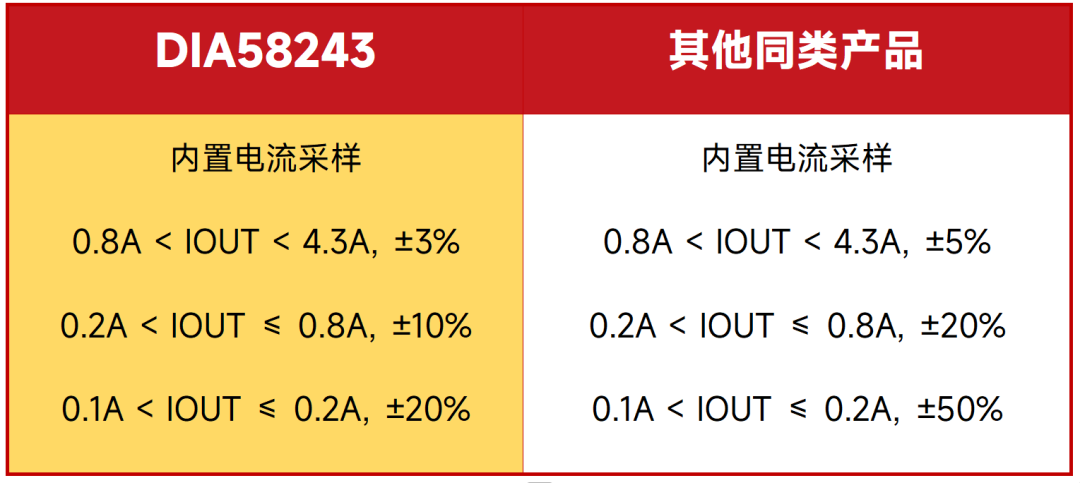

高精度的电流采样
可配置的电流调节 支持动态电流限制设置，通过SPI或硬件引脚灵活调整输出电流阈值，防止电机堵转或过载，降低系统功耗和发热。 精准的电流控制能力，优化电机效率并延长使用寿命。 增强保护与诊断功能 离线&在线负载诊断：可检测开路、短路等故障，提升系统可靠性。 过流、过温、电源过压与欠压保护，支持锁存或自动重试模式，适应不同安全需求。 nFAULT引脚实时反馈故障状态，SPI接口可精准读取故障类型，实现高效诊断与定位。 结语 DIA58243凭借高集成度、强健的保护机制、可配置电流调节、全独立半桥控制、出色的热性能和灵活的接口选项，在汽车电机驱动领域展现出显著优势。无论是车身控制、动力系统还是热管理系统，该芯片都能提供高效、可靠且紧凑的解决方案，助力汽车电子向更高性能、更低成本迈进。
选择DIA58243，让您的设计更智能、更安全、更高效！
